Способы крепления канатов

Канат – один из наиболее распространенных видов строп, применяемых в различных отраслях хозяйствования (промышленность, машиностроение, строительство) как гибкий элемент для захвата тяжелых объектов. Стальные тросы применяются на кранах и в прочих грузоподъемных механизмах. Их закрепляют на блоках, осях, проушинах крюков, клиновых втулках. Для фиксации на лебедках применяются, как правило, прижимные планки или клиновые втулки.

Способы крепления стальных канатов

Главное требование к закреплению канатов заключается в том, что он должен фиксироваться так, чтоб исключалась вероятность спадания с лебедки, блока или прочих основ, а также перетирания вследствие касания с частями конструкций. В зависимости от применения существуют различные методы фиксации тросов.

Существуют следующие способы крепления канатов кранов:

1. Крепление с основной ветвью свободного конца заплеткой, или используя зажим тросовый. На окончании троса формируется петля с коушем.
2. Во втулке из стали (литая, кованая, штампованная) клином либо с помощью заливки легкосплавным сплавом (свинец, цинк, баббит).
3. На лебедках предусматривают специальные крепления. Кроме того, фиксация происходит с помощью клина в конусном гнезде, при помощи прижимной планки на торцевой поверхности реборды.

Крепление каната на барабане

Способ фиксации каната к лебедке должен быть предусмотрен конструкцией самого механизма. Он должен обеспечивать достаточный уровень надежности крепления.

Трос укладывается на барабанах с ребордами (бортами для предотвращения соскальзывания) в один или несколько слоев:

• однослойная;
• многослойная навивка.

Края канатов крепятся к поверхности:

• Клиновым зажимным приспособлением – разновидность зажимного элемента, когда заготовка закрепляется посредством простого клина, они применяются для повышения или изменения направления зажимной силы. На грузоподъемных механизмах применяются, когда необходима частая замена тросов.
• прижимными планками – приспособления для фиксации тросов посредством прижатия их к поверхности, как правило зажимаются при помощи гаек, болтов или иных элементов с резьбой.

Наиболее распространенным считается метод фиксации на лебедках – при помощи прижимных планок.

Крепление концов канатов на оси

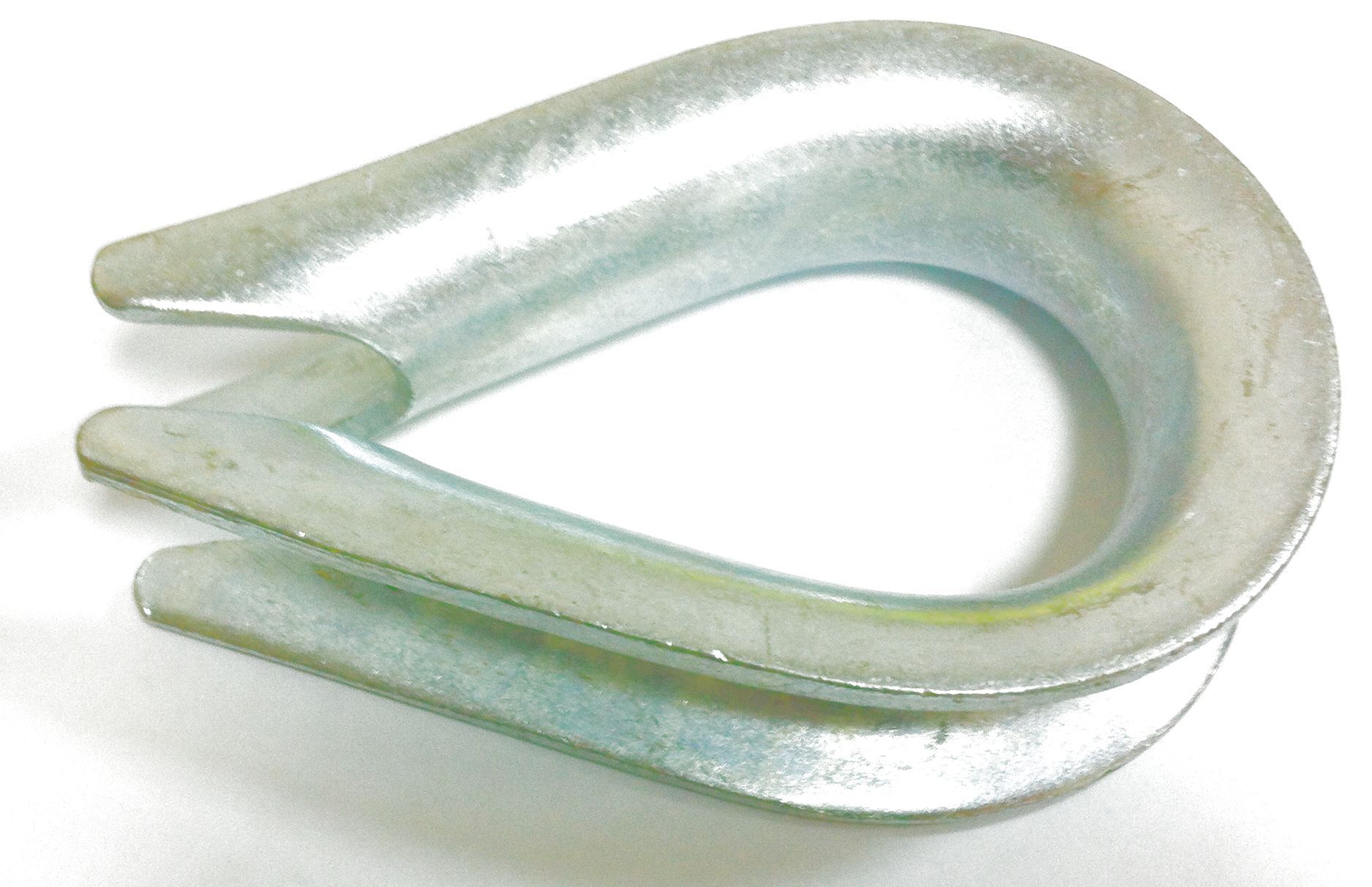

При необходимости закрепить края троса к оси широко применяются коуши. Это кованое, литое или штампованое кольцо желобчатого сечения. Коуш предохраняет от резких перегибов, заломов, уменьшает напряжение смятия и защищает от истирания об ось. Трос укладывается в желоб устройства и свободный край соединяется с основной ветвью.

К методам фиксации относят:

• вплетение;
• с помощью фигурных планок;
• при помощи планок с трапециевидными канавками;
• заливка;
• клиновое.

Вплетение проволок канатных прядей с последующей оплеткой считается слишком трудоемким методом. Более распространены варианты с зажимными устройствами.

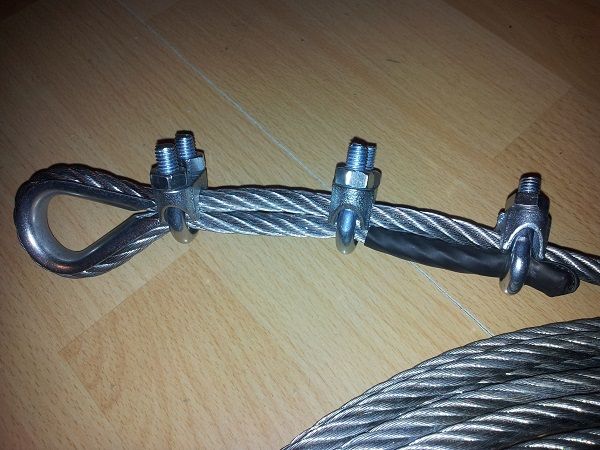

Крепление каната зажимами

Существует множество конструкций приспособлений для зажимания.

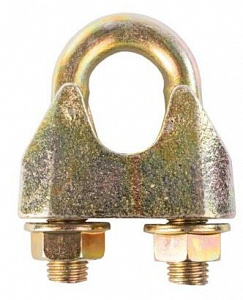

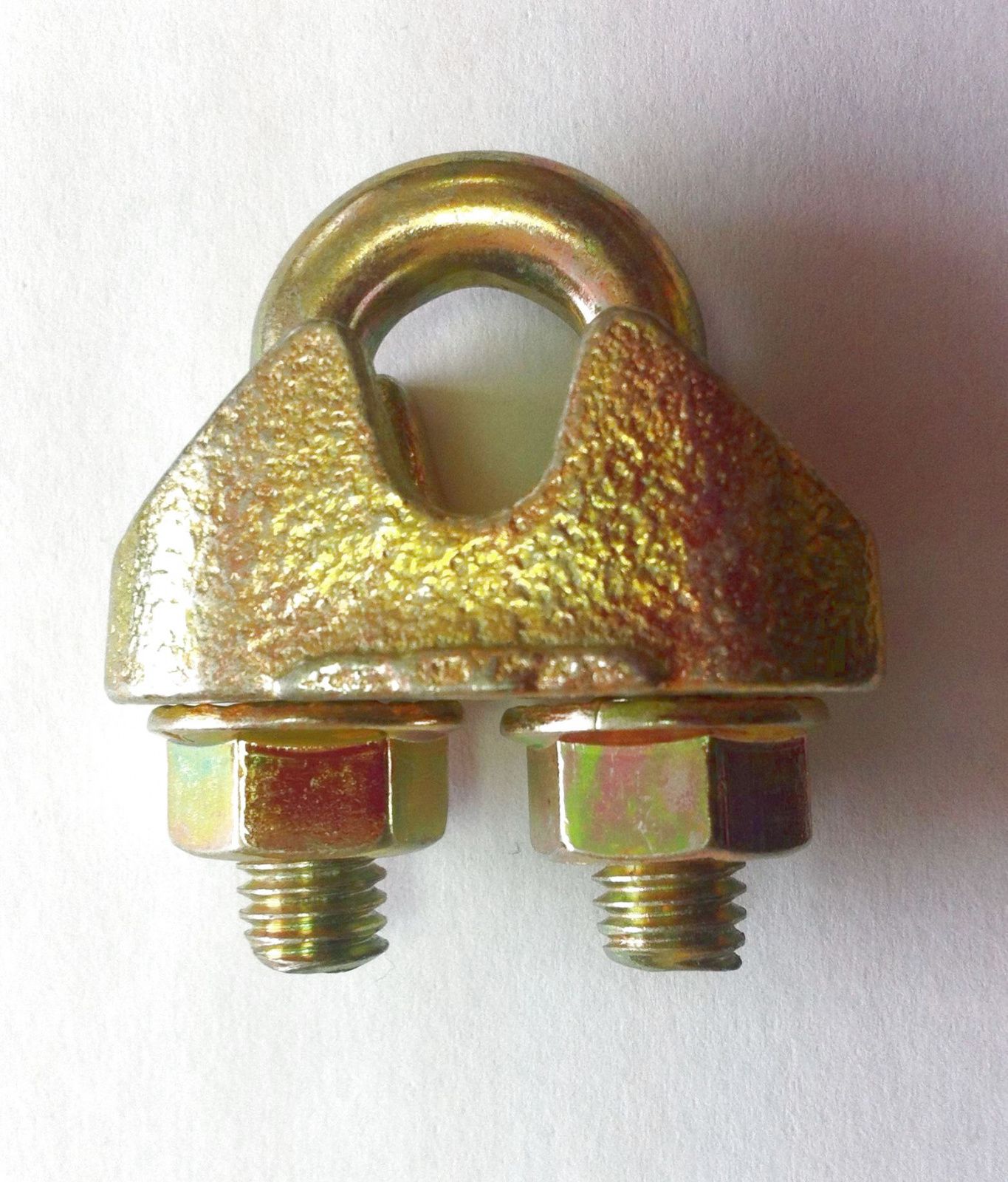

Устройства Г-образной формы считаются простейшими. Они представляют собой два загнутых болта. U-образные приспособления состоят из хомута в форме латинской буквы У на краях которого предусмотрена резьба. Гайки зажимают планку, прижимая соединение. Изделия зубчатой формы предусмотрены для предотвращения самораскручивания гаек.

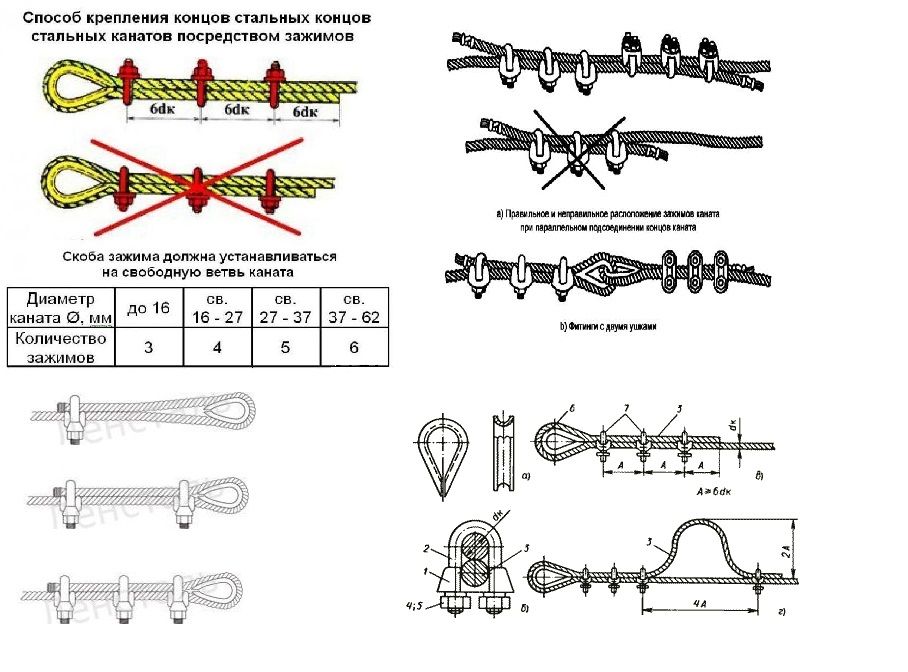

Шаг между зажимными приспособлениями и длина свободного края от последнего не должна быть меньше, чем шесть диаметров троса.

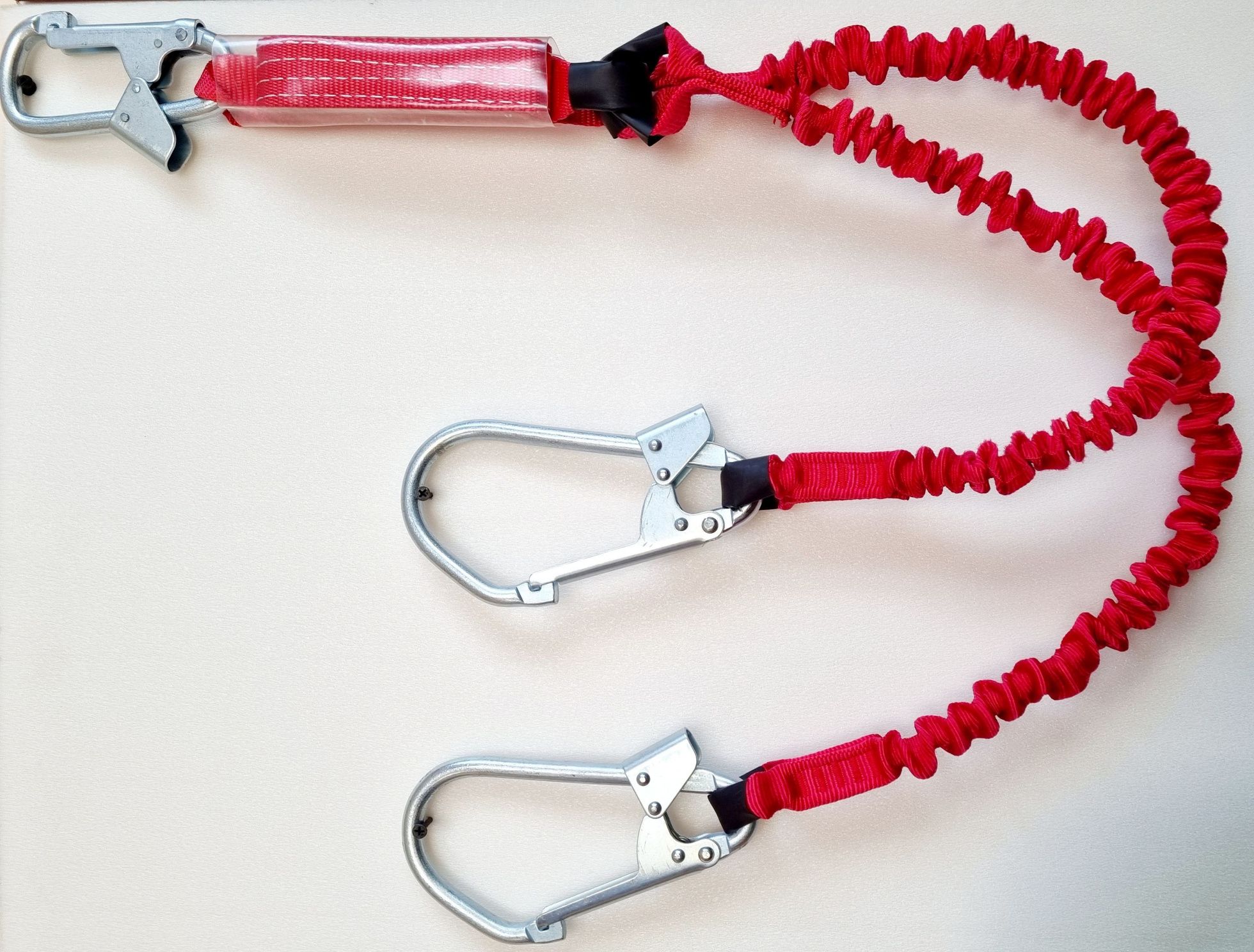

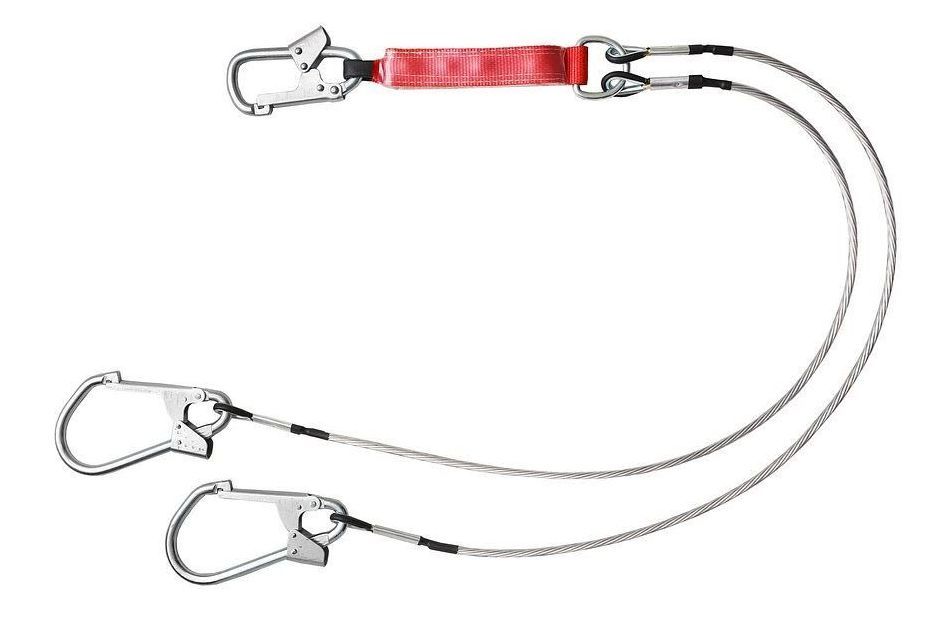

Крепление страховочного каната

Страховочный канат – необходимая мера дополнительной безопасности, которая должна применяться, когда нет возможности закрепиться стропом предохранительного пояса за элемент конструкции. Должен снабжаться крепежным устройством, которое обеспечит удобство установки и снятия, перестановки и изменения длины строп.

Детали крепления должны быть рассчитаны на нагрузку 2200 кгс, обладать антикоррозийными свойствами или защитным покрытием, а также не терять свойств при работе в диапазоне температур от -45 до +50 градусов и относительной влажности 100%.

Крепится страховка на поясе, который надевает сотрудник. Для быстрой фиксации применяется, как правило, карабин.
