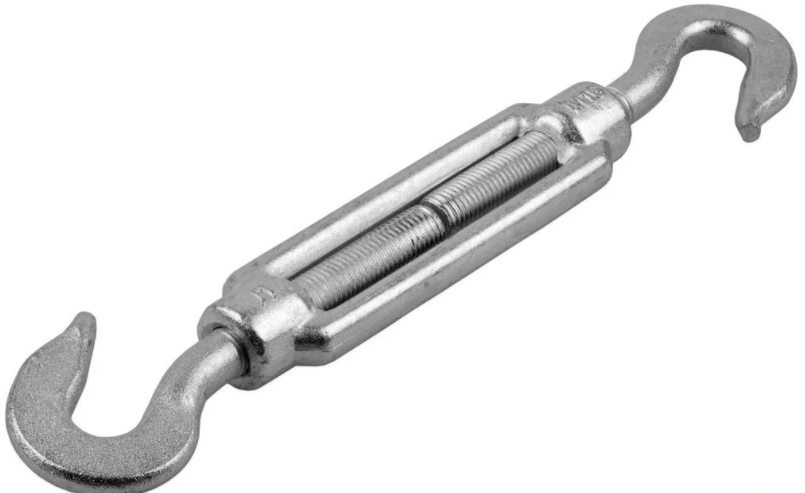

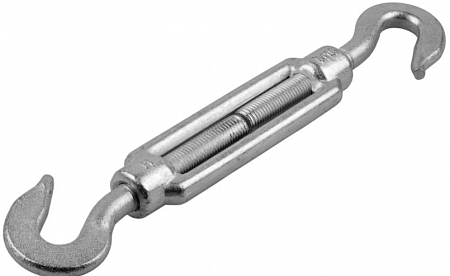

Талреп (крюк-крюк) DIN 1480
Быстрый просмотр
- Длина, min, мм — 180
- Длина, max, мм — 260
Быстрый просмотр
Быстрый просмотр
- Длина, min, мм — 235
- Длина, max, мм — 320
Быстрый просмотр
- Длина, min, мм — 250
- Длина, max, мм — 335
Быстрый просмотр
- Длина, min, мм — 285
- Длина, max, мм — 375
Быстрый просмотр
- Длина, min, мм — 330
- Длина, max, мм — 450
Быстрый просмотр
- Длина, min, мм — 400
- Длина, max, мм — 530
Быстрый просмотр
- Длина, min, мм — 430
- Длина, max, мм — 575
Быстрый просмотр
- Длина, min, мм — 490
- Длина, max, мм — 610
Быстрый просмотр
- Длина, min, мм — 445
- Длина, max, мм — 610
Быстрый просмотр
- Длина, min, мм — 535
- Длина, max, мм — 700
Быстрый просмотр
- Длина, min, мм — 525
- Длина, max, мм — 700

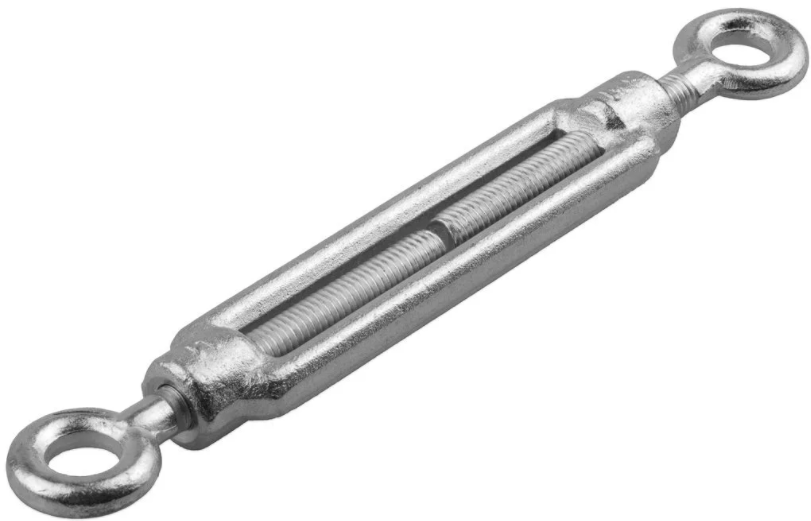

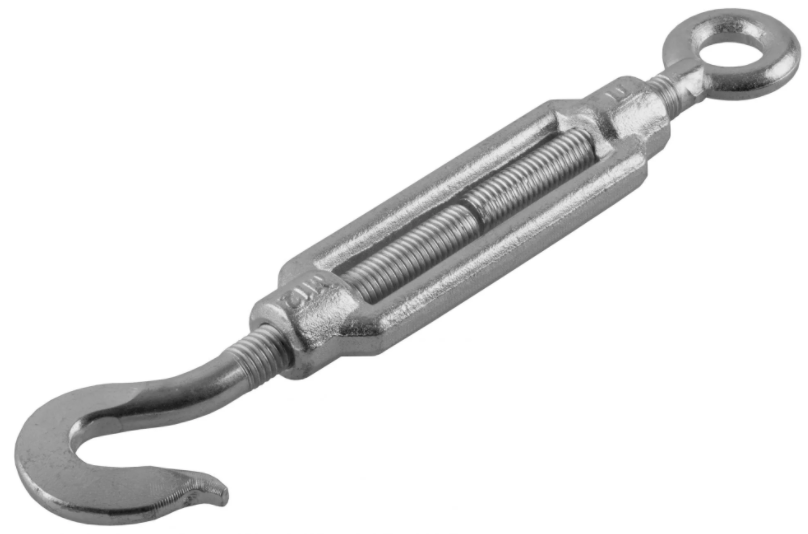

Талреп открытый DIN 1480 крюк-крюк, кольцо-кольцо, крюк-кольцо. Талреп – устройство для регулирования натяжения проводов, кабелей, тросов и др. Механизм используется для регулировки оси, коррекции уровня натяжения, увязывания. Основные элементы талрепа это: тело талрепа и концевые элементы. Винтовой механизм позволяет ослабить или натянуть трос. Изготавливаются талрепы в соответствии с евростандартом DIN 1480. Талреп DIN производится из стали и проходят оцинковку. Обратите особое внимание на технические показатели!
В обозначении/маркировке талрепа обязательно фигурирует размер резьбы - М, например М20.

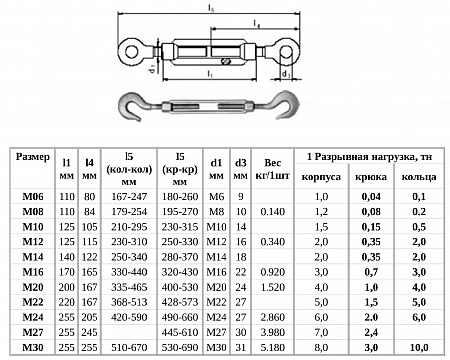

Технические характеристики талрепов:
|
Типо- размер |
L1, мм |
L3, мм |
L4, мм |
L5, мм |
d1, мм |
d3, мм |
b, мм |
Рабочая нагрузка, тн |
Вес изделия, кг/100шт. |
|||||
| крюк-кольцо | крюк-крюк | кольцо-кольцо | корпуса | кольца | крюка | кр-кол |
кр-кр, кол-кол |
|||||||
| М 6 | 110 | 85 | 80 | 173-255 | 180-260 | 160-240 | М6 | 9 | 8,5 | 1 | 0,1 | 0,04 | 9,5 | 9 |
| М 8 | 110 | 85 | 84 | 183-260 | 190-268 | 170-250 | М8 | 10 | 11 | 1,2 | 0,2 | 0,08 | 16,5 | 15,5 |
| М 10 | 125 | 112 | 105 | 217-315 | 235-320 | 215-300 | М10 | 14 | 13,5 | 1,5 | 0,5 | 0,15 | 29 | 27 |
| М 12 | 125 | 117 | 115 | 248-325 | 250-335 | 230-310 | М12 | 16 | 15,5 | 2 | 2 | 0,35 | 43 | 41 |
| М 14 | 140 | 122 | 122 | 272-365 | 285-375 | 250-345 | М14 | 18 | 18,5 | 2 | 2 | 0,35 | 62 | 60 |
| М 16 | 170 | 138 | 165 | 320-435 | 330-450 | 295-415 | М16 | 22 | 19 | 3 | 3 | 0,7 | 92 | 100 |
| М 20 | 200 | 170 | 167 | 360-490 | 400-530 | 335-470 | М20 | 24 | 20,5 | 4 | 4 | 1 | 163 | 154 |
| М 22 | 215 | 185 | 167 | 405-555 | 430-575 | 380-525 | М22 | 27 | 26 | 5 | 5 | 1,5 | 220 | 200 |
| М 24 | 250 | 205 | 205 | 440-615 | 490-660 | 440-610 | М24 | 27 | 26 | 6 | 6 | 2 | 300 | 270 |
| М 30 | 250 | 225 | 255 | 495-660 | 535-700 | 460-610 | М30 | 31 | 33 | 8 | 10 | 3 | 460 | 435 |
