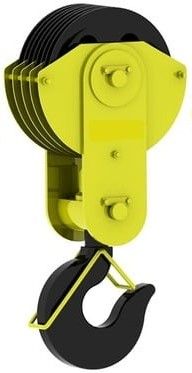

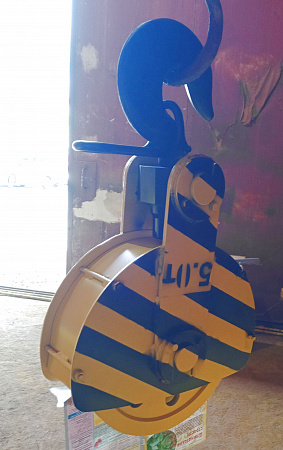

Подвеска крюковая используется для подъема, захвата и перемещения грузов при работе на кранах и автокранах. Подвеска состоит из двух щёк между которыми на осях вращаются блоки. В нижней части щёк закреплён грузовой крановый крюк. Подвижный блоки и крюк, объединены щеками и траверсой. Самая простая конструкция крюковой подвески – это блок монтажный с крюком.
При заказе крюковой подвески нужно знать грузоподъемность, а также количество и расположение блоков (шкивов или осей). Подвески изготавливаются грузоподъемностью от 0,5 до 250 тонн. По количеству блоков подвески бывают с одним, двумя, тремя и более блоками. На кранах до 5,0 тонн, как правило, применяется крюковая подвеска с одним блоком.
В ООО Ленсталь Вы можете заказать подвеску однорольную (с одним шкивом), двухрольную (2 шкива).
Технические характеристики стандартных крюковых подвесок
Грузоподъёмность, т | Крюк | Количество блоков | Диаметр блоков, мм | Диаметр каната,мм | Вес, кг |
0,5 | 4А/Б | 1 | 120 | 6,3 | 4,5 |
1 | 7А/Б | 1 | 200 | 8,1 | 12 |
1,6 | 8А/Б | 1 | 200 | 9,7 | 16 |
2 | 10А/Б | 1 | 230 | 11,5 | 25,5 |
3,2 | 12А/Б | 1 | 320 | 14 | 48 |
5 | 14А/Б | 1 | 320 | 16,5 | 90 |
5 | 14А/Б | 2 | 320 | 14 | 80 |
8 | 16А/Б | 2 | 320 | 15 | 130 |
10 | 17А/Б | 2 | 320 | 16,5 | 150 |
10 | 17А/Б | 3 | 320 | 16,5 | 175 |
12,5 | 18А/Б | 3 | 320 | 16,5 | 220 |
16 | 19А/Б | 3 | 320 | 16,5 | 225 |
16 | 19А/Б | 4 | 320 | 16,5 | 314 |
20 | 20А/Б | 4 | 450 | 18 | 550 |
40 | 22А/Б | 4 | 500 | 23 | 635 |
50 | 24А/Б | 5 | 600 | 28 | 1500 |
63 | 25А/Б | 6 | 650 | 31 | 1950 |
80 | 26А/Б | 6 | 670 | 33 |
2350 |
