Зажим винтовой канатный DIN 741
Зажимы канатные – металлические крепления, изготовленные из ковкого чугуна для надежного соединения тросов, а также для создания петли на конце каната. Сегодня в продаже можно найти различные зажимы от разных производителей. Главным критерием выбора по-прежнему должно быть изготовление согласно действующим ГОСТам. В ином случае зажим для каната нельзя считать абсолютно надежным и безопасным.В изготовлении зажимов применяют метод холодной ковки (штамповки), оптимально подходящий для создания перемычек и ямок, обеспечивающих прочную фиксацию. Единственной причиной выскальзывания троса может стать недостаточное соблюдение правил эксплуатации. Для максимальной эффективности необходимо производить правильное крепление: применять нужное количество изделий через определенное расстояние, плотно закручивать гайки.
|

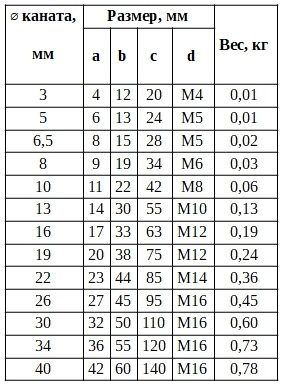

⌀ каната, мм |
Размер, мм | Вес, кг | |||
| a | b | c | d | ||
| 3 | 4 | 12 | 20 | M4 | 0,01 |
| 5 | 6 | 13 | 24 | M5 | 0,01 |
| 6,5 | 8 | 15 | 28 | M5 | 0,02 |
| 8 | 9 | 19 | 34 | M6 | 0,03 |
| 10 | 11 | 22 | 42 | M8 | 0,06 |
| 13 | 14 | 30 | 55 | M10 | 0,13 |
| 16 | 17 | 33 | 63 | M12 | 0,19 |
| 19 | 20 | 38 | 75 | M12 | 0,24 |
| 22 | 23 | 44 | 85 | M14 | 0,36 |
| 26 | 27 | 45 | 95 | M16 | 0,45 |
| 30 | 32 | 50 | 110 | M16 | 0,60 |
| 34 | 36 | 55 | 120 | M16 | 0,73 |
| 40 | 42 | 60 | 140 | M16 | 0,78 |
Правила использован канатных зажимов
Перед началом эксплуатации канатный зажим необходимо тщательно осмотреть. Наличие любых зазубрин, трещин, борозд, заусениц и других заводских или механических повреждений должно стать причиной отказа от такого изделия. Стоит также внимательно проверить маркировку и размер.
Далее важно соблюдать правильную последовательность:
- Учитывая количество используемых зажимов, отмерьте необходимую для загибания длину каната. Первый зажим установите на канаты на расстоянии одной перемычки от конца. Таким образом, чтобы перемычка была на стороне, подвергающейся нагрузке, а болт – на глухом конце.(рис. 1).
- Второй зажим закрепите напротив серьги, не повреждая внешние пряди. В ходе установки зажимайте плотно гайки, но не до упора.
- Все последующие зажимы расположите между первыми двумя с шагом в ширину одного зажима. После этого натяните канат и закрутите все гайки до упора.
До начала первого использования необходимо еще раз прочно подкрутить гайки. Следующее затягивание стоит проводить не ранее, чем после 10 000 циклов с большой нагрузкой, или 20 000 при средних. Если количество циклов установить сложно, подтяжка гаек производится каждые 3 месяца, или 6 – при небольших нагрузках.
Компания «Ленсталь» предоставляет доставку грузозахватных устройств и приспособлений по СП и регионам, а также полный перечень высококачественных и надежных изделий: винтовые зажимы: стропы, магнитные захваты и т.д.
