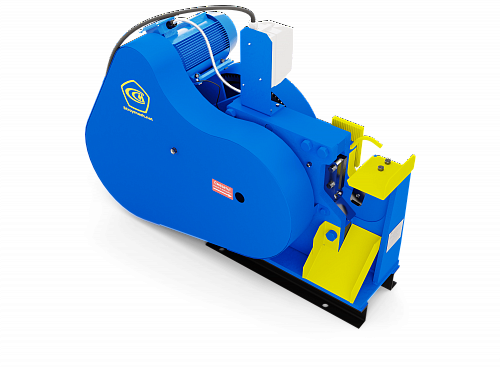

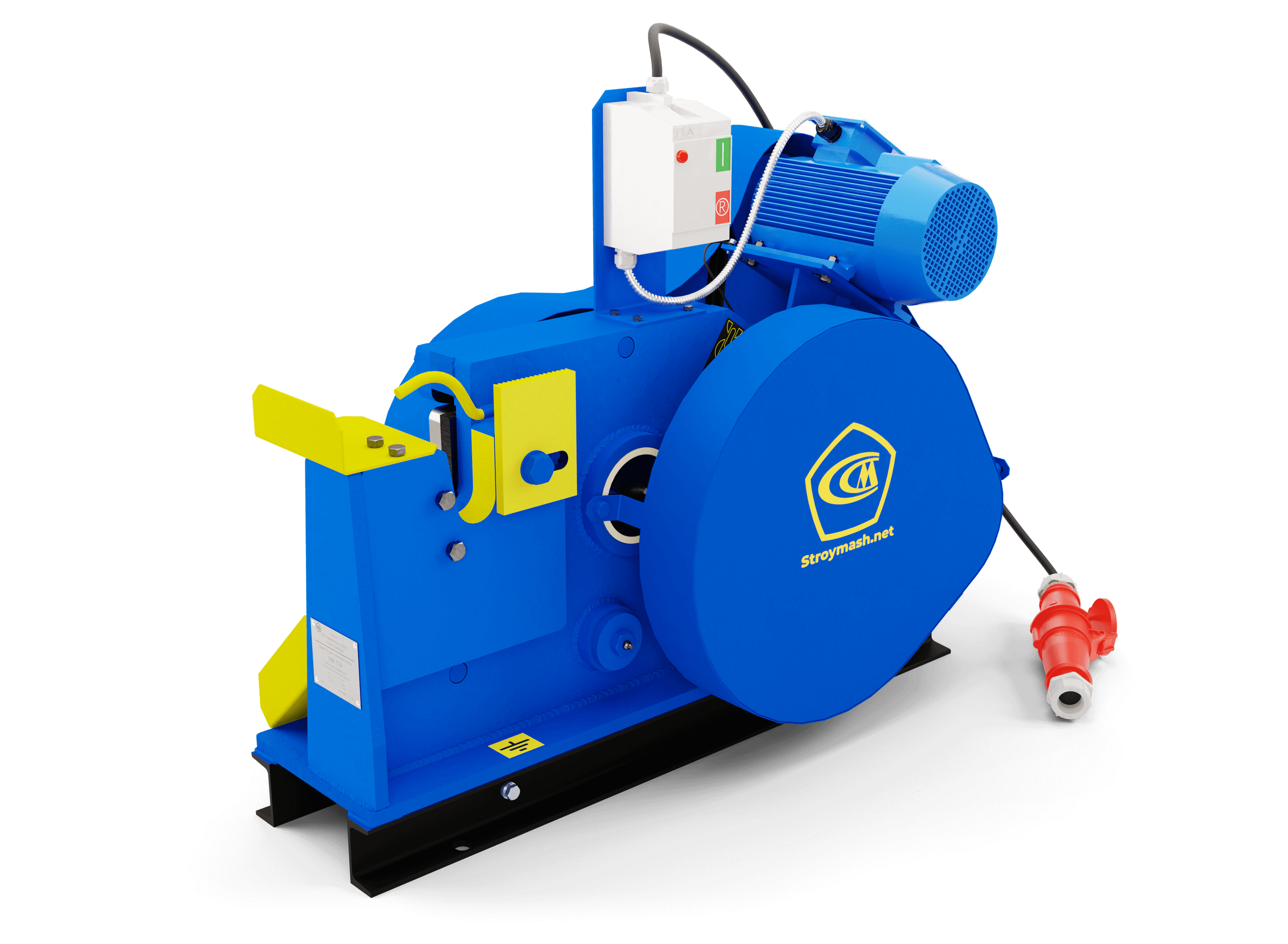

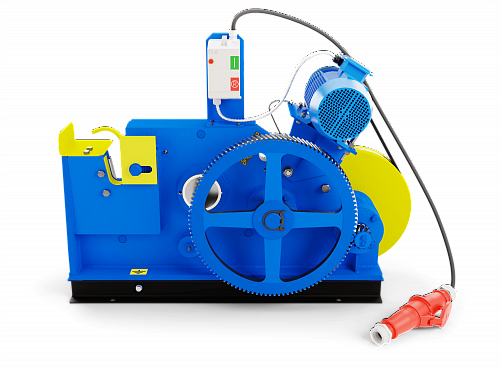

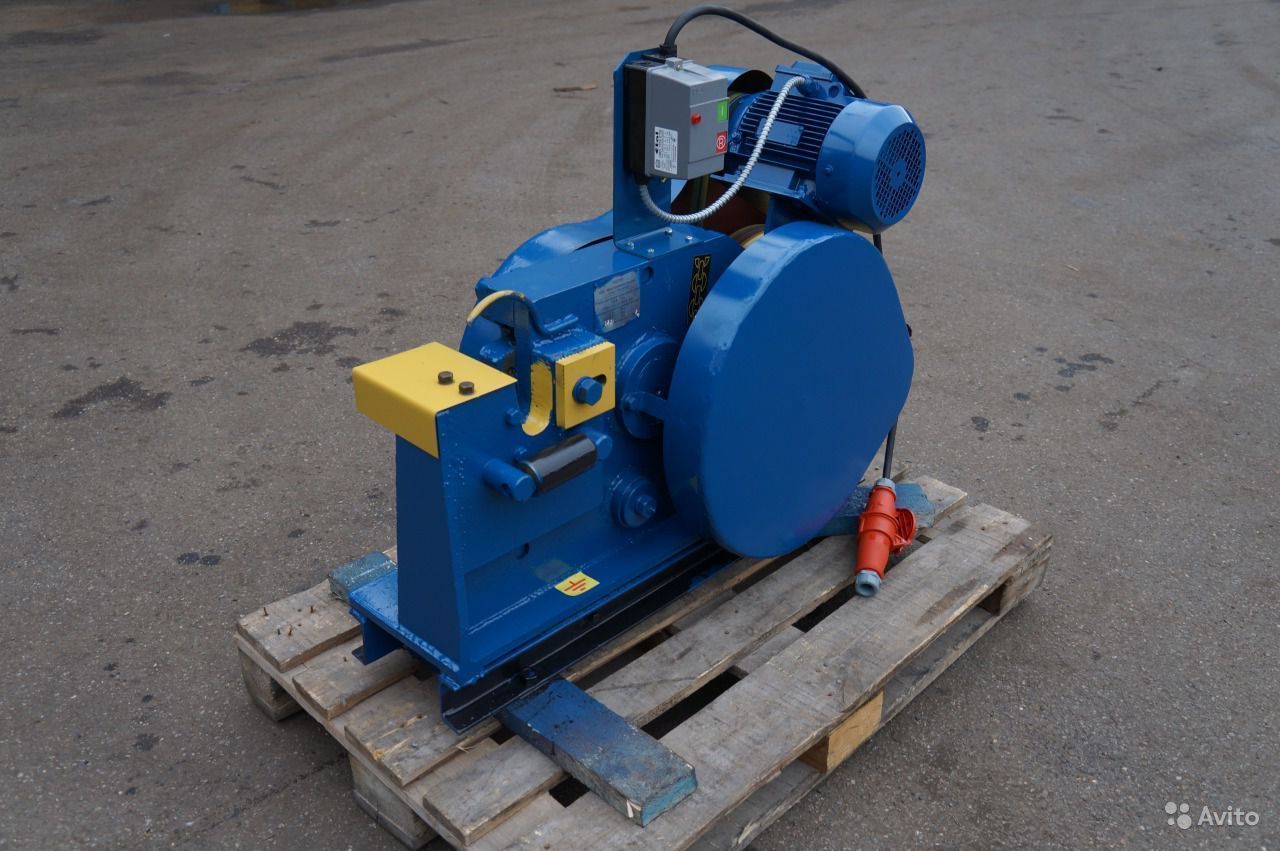

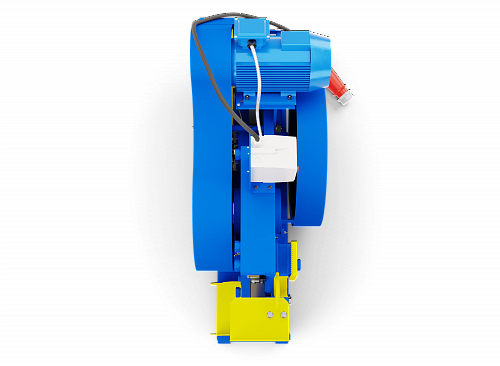

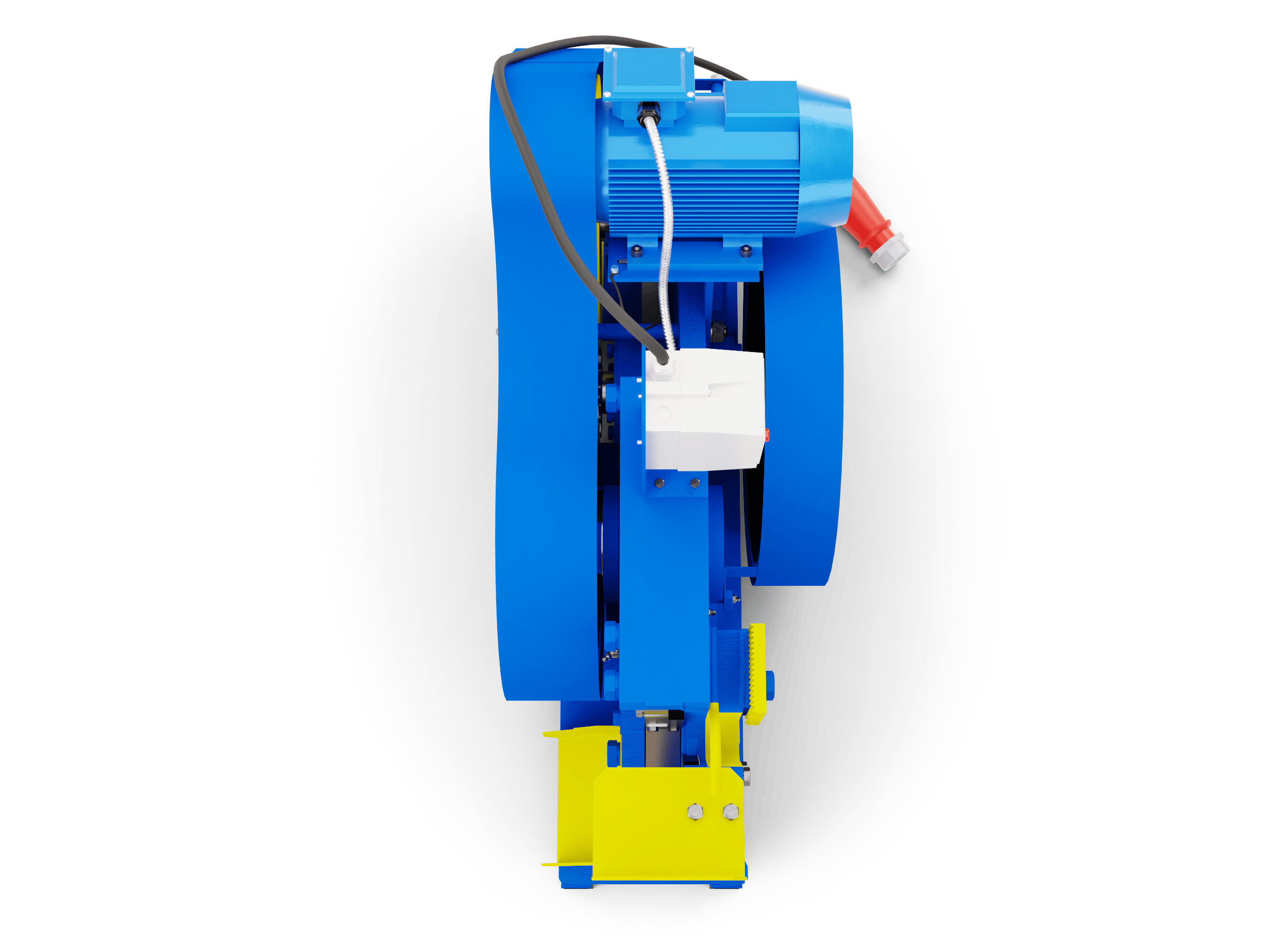

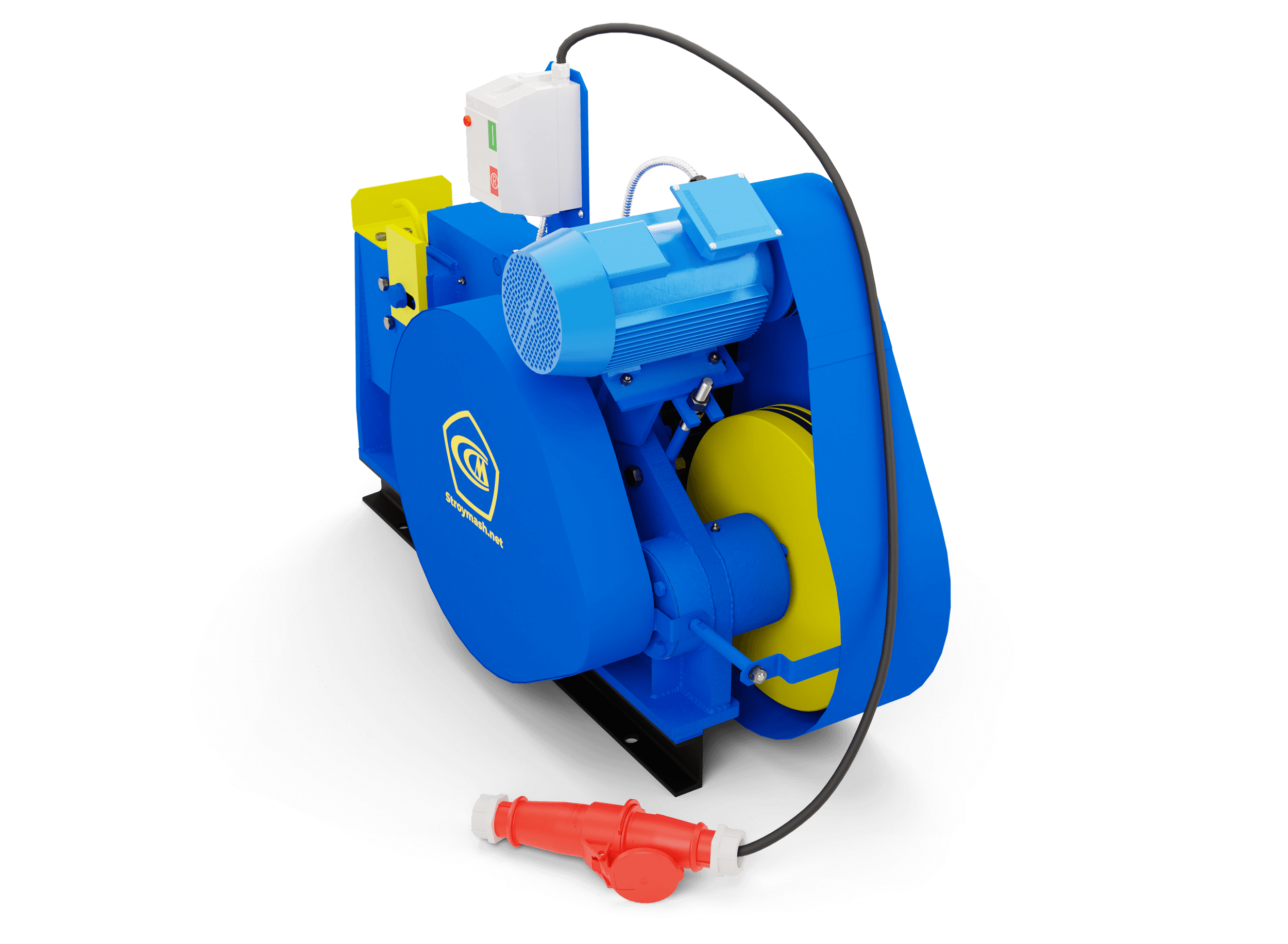

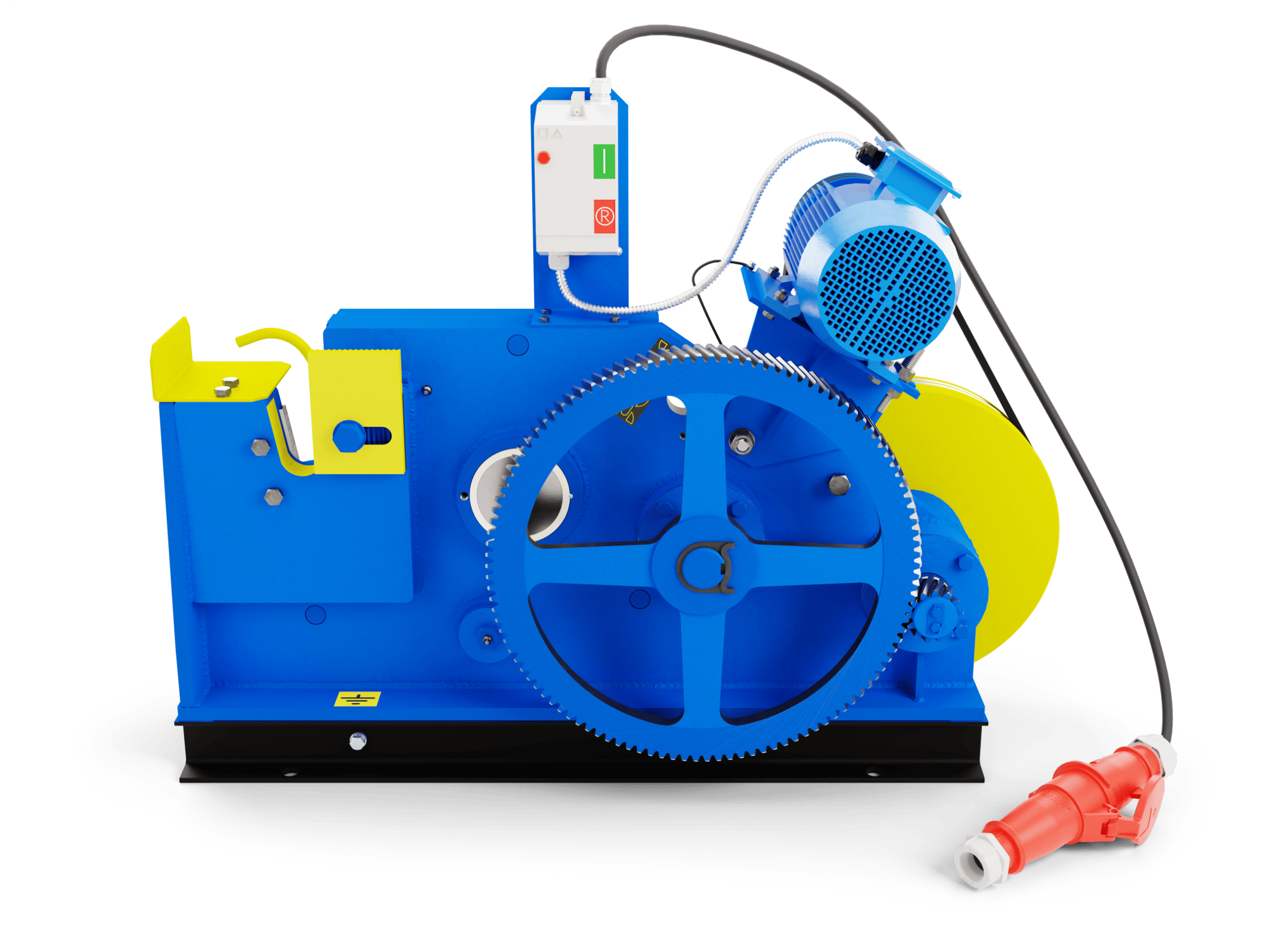

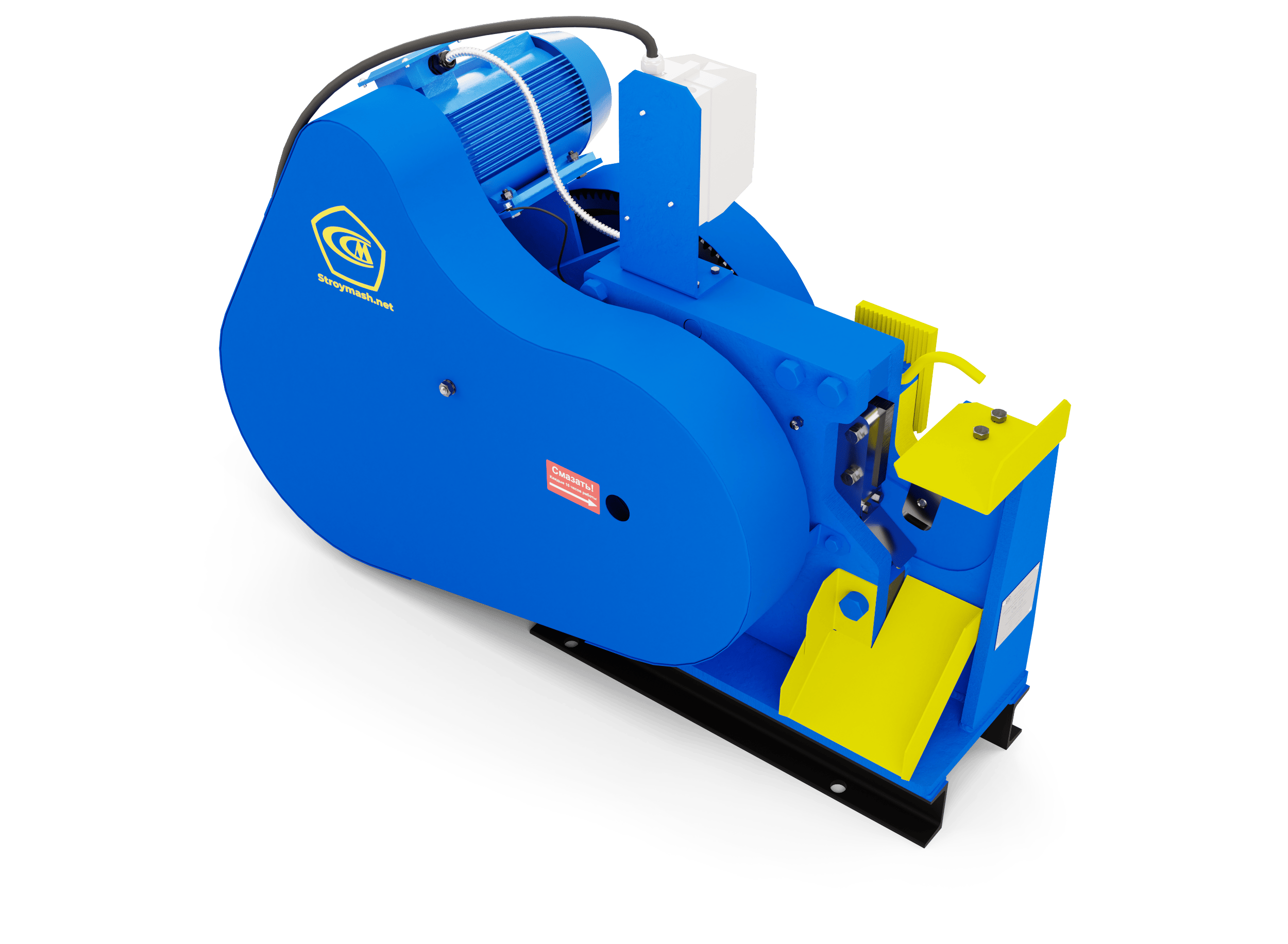

Станки СМЖ-172 (СМЖ-172БМА) предназначены для резки круглой, квадратной и полосовой стали на предприятиях по производству железобетонных изделий и на строительных площадках. Просты и удобны в обслуживании, обладают высоких ресурсом работы.
СМЖ-172А – с непрерывным ходом ножа
| Параметры | СМЖ-172А | СМЖ-172БМА |
| Усилие на ножах, кН | 350 | 350 |
|

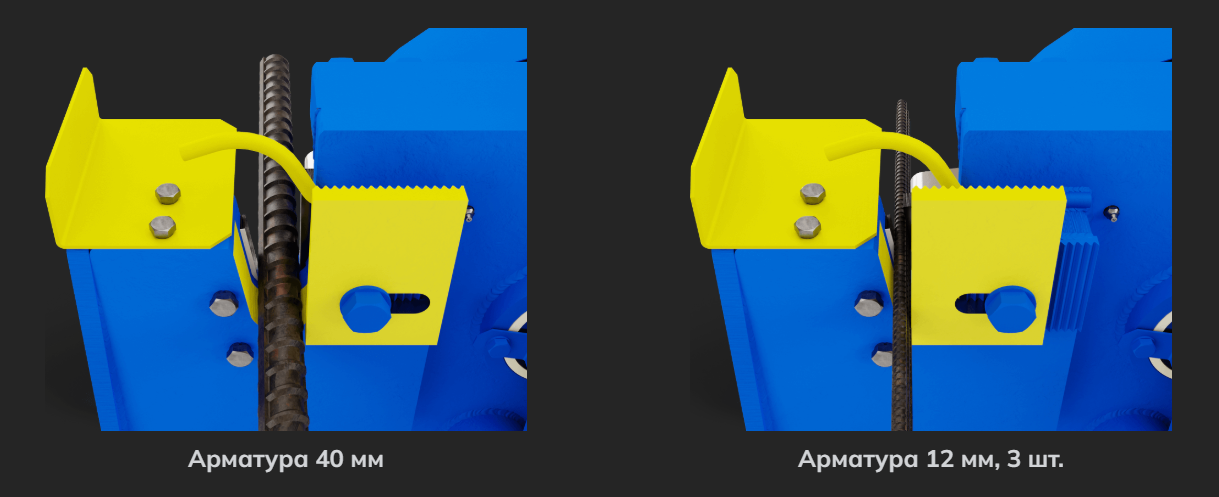

Диаметр разрезаемой стали, мм |
40 36 32 |
40 36 32 |
| Квадрат, мм | 36х36 | 36х36 |
| Полоса, мм | 40х12 | 40х12 |
| Число ходов кулисы, ход/мин | 33 | 33/9* |
| Мощность электродвигателя, кВт | 3 | 3 |
| Непрерывный ход ножа | есть | есть |
| Одиночный ход ножа | нет | есть |
| Габариты, мм | 1100х430х790 | 1030х467х775 |
| Масса | 435 | 450 |
СМЖ-172А – с непрерывным ходом ножа
СМЖ-172БМА – с непрерывным и одиночным ходом ножа

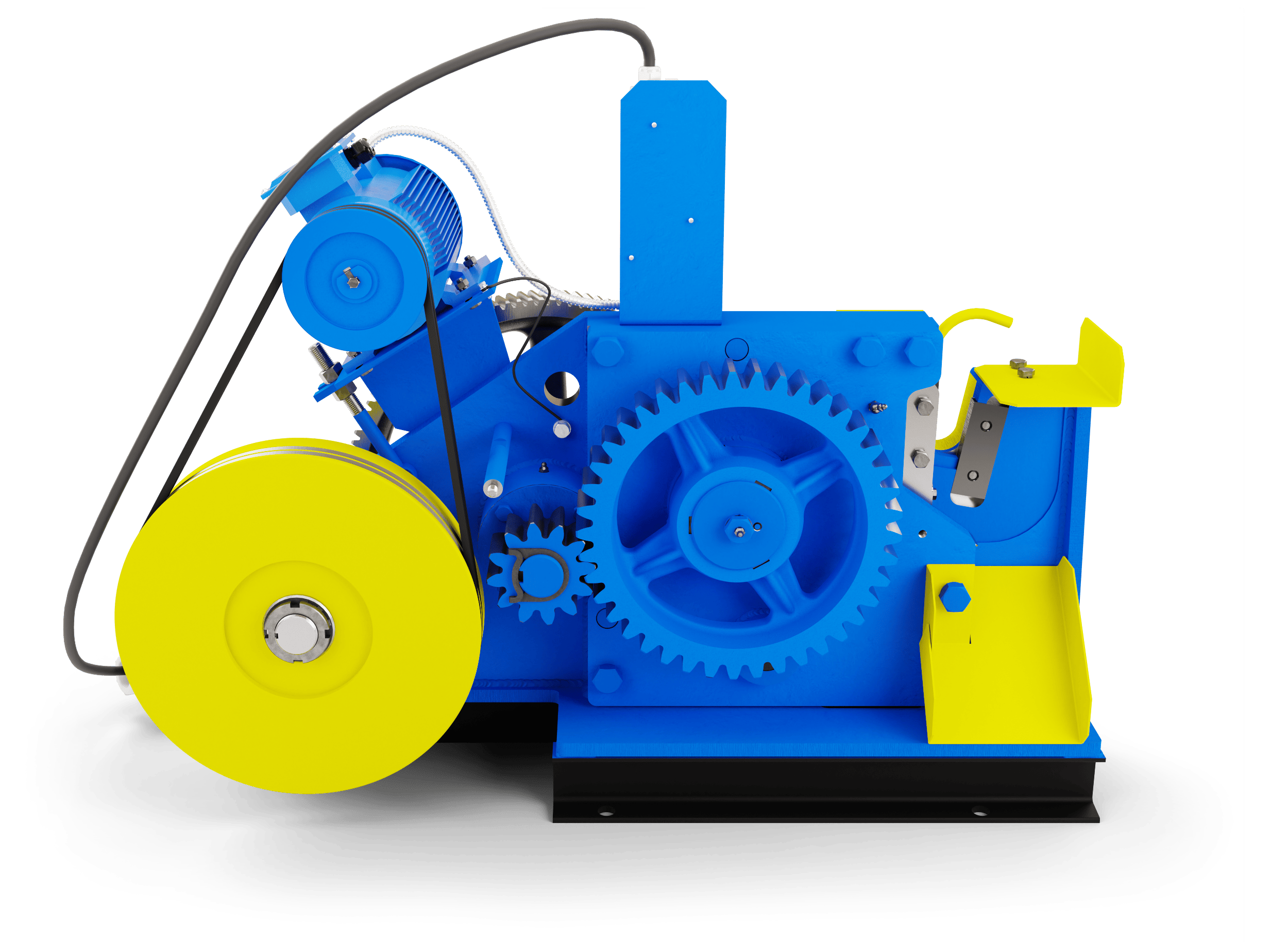

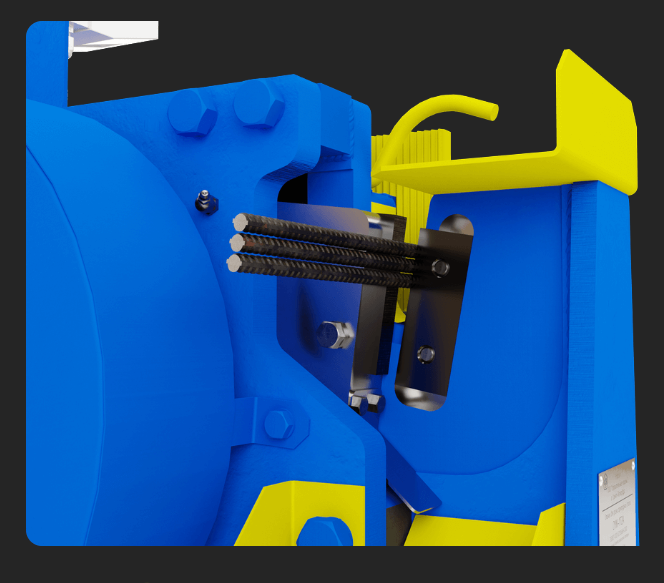

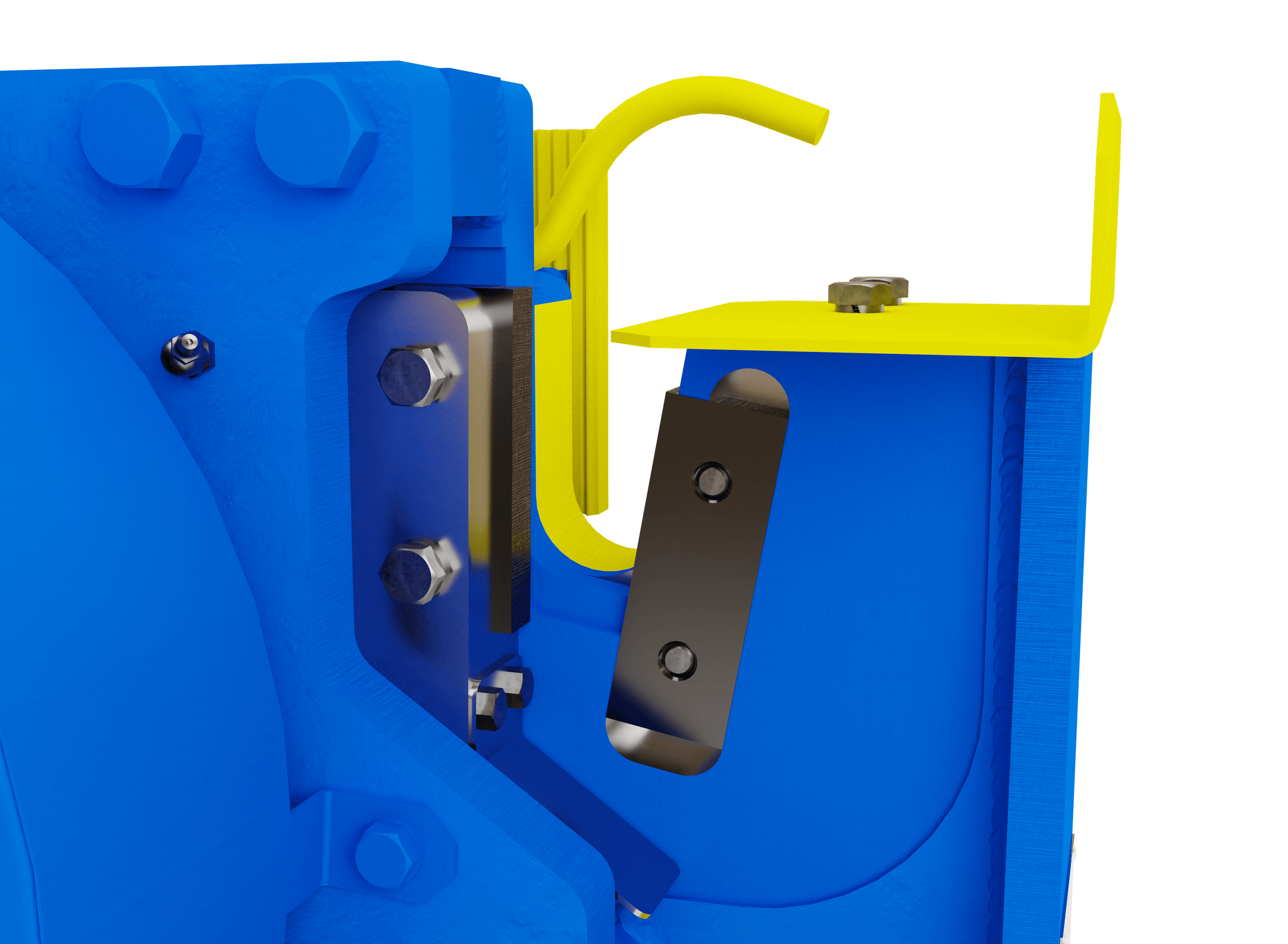

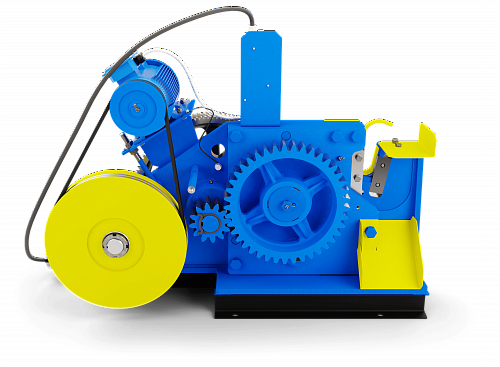

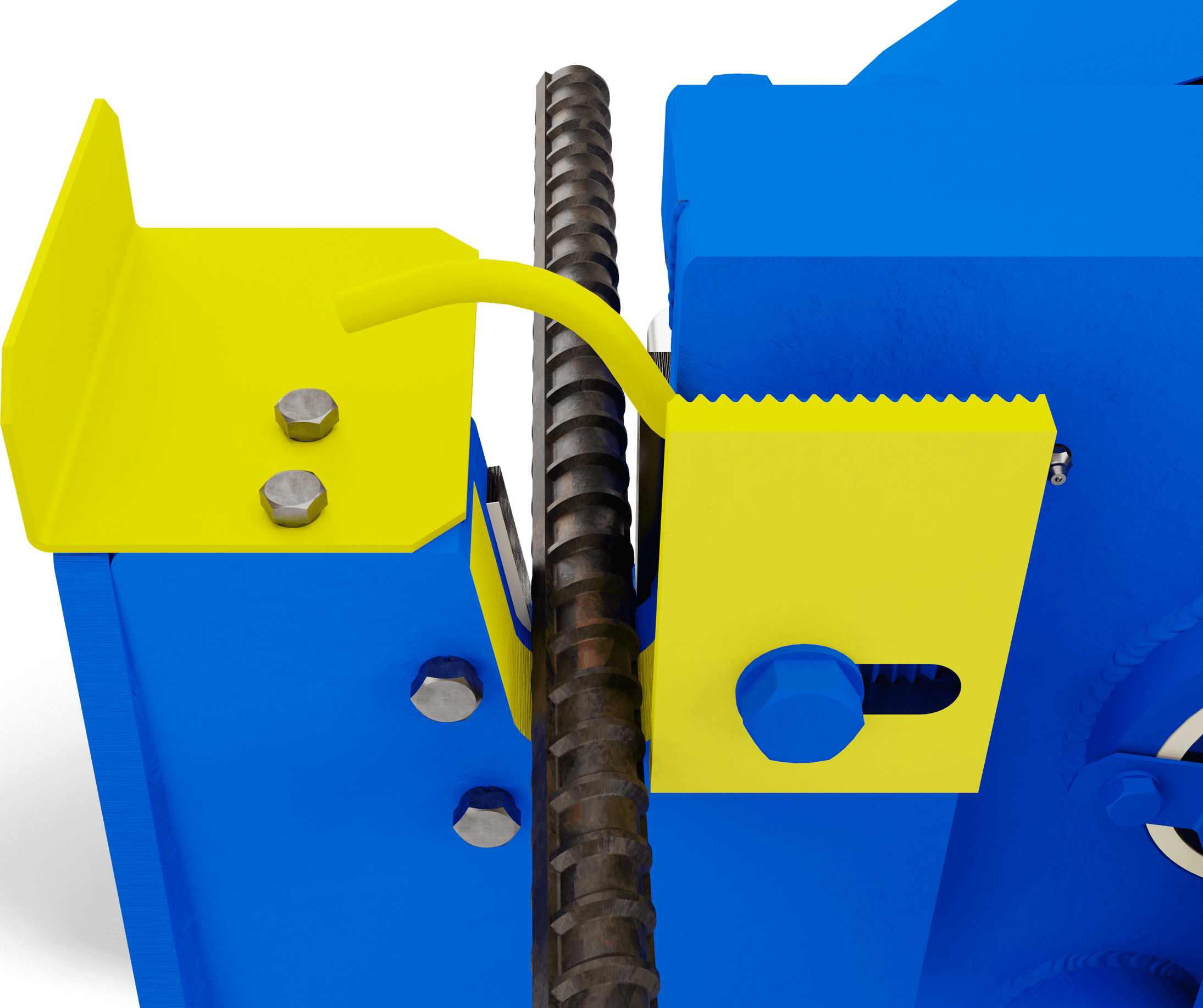

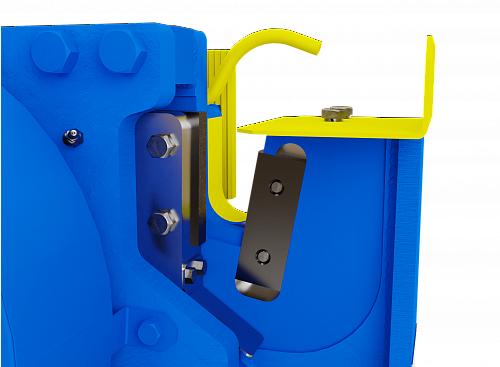

Привод рабочего органа станков (ножа) осуществляется от электродвигателя посредством механической передачи. Процесс резки арматуры происходит при перемещении подвижного ножа относительно неподвижного. Для преобразования вращательного движения вала электродвигателя в возвратно-поступательное движение рабочего органа используется кулисный механизм.
Станок для резки арматуры СМЖ-172А состоит из следующих основных узлов: станины в сборе, кулисного механизма, механизма привода, электродвигателя с электроаппаратурой. В состав СМЖ-172БМА кроме узлов, указанных выше входит механизм включения кулисы.
