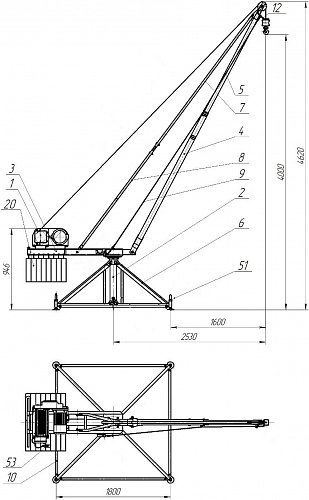

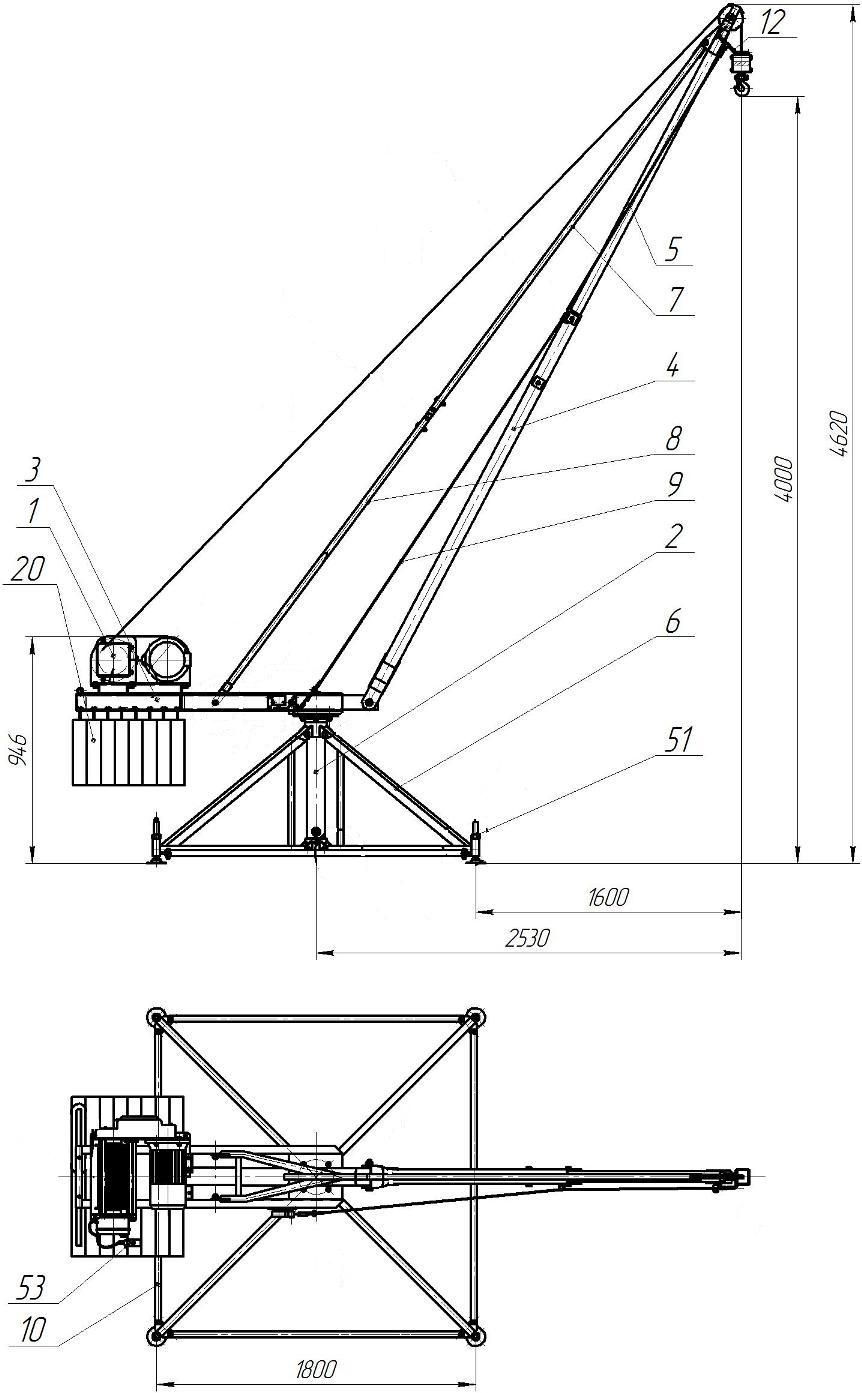

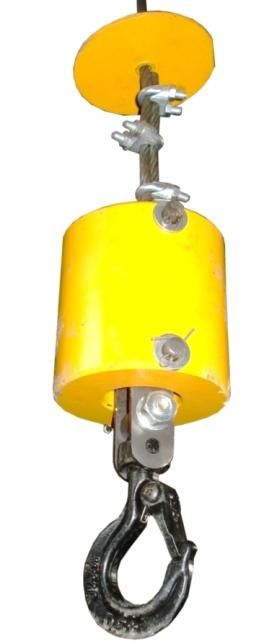

Кран стреловой поворотный состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, опор 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжек 7, стяжки 8 и крюковой подвески 9. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены восемь контргрузов 20.

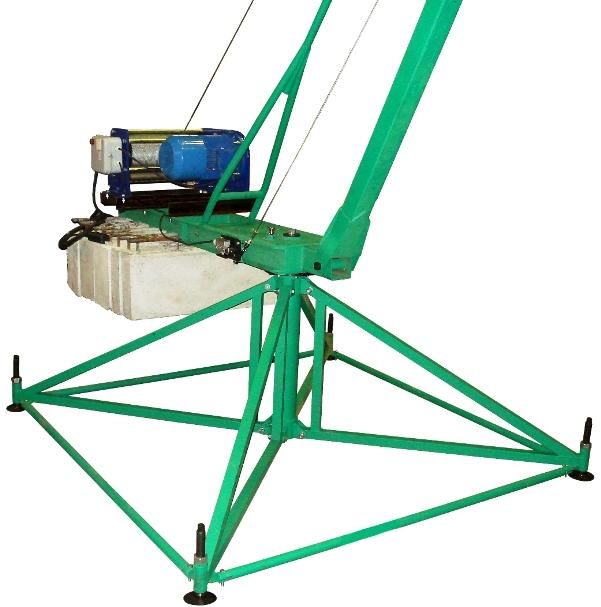

Основанием крана служит опорная платформа, состоящая из колонны 2, ноги 6 и стяжки 10. К колонне 2 при помощи болтового соединения крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками и пластинами.

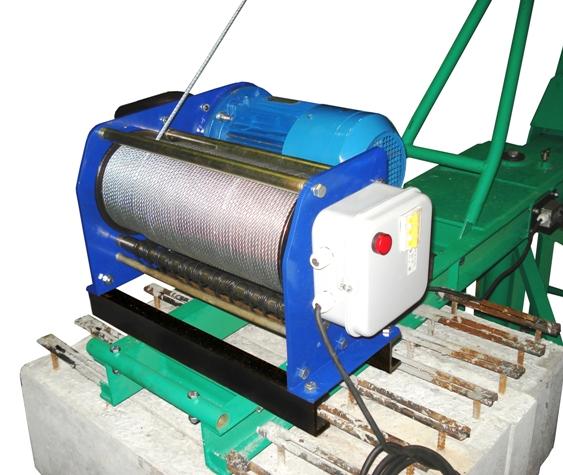

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом 53 и микровыключателем, закрепленным на раме.
В состав электрооборудования входят: электродвигатель с тормозом, выключатель, пускатели. Выключатель QF1, пускатели К1, К2 расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями К1, К2 при помощи поста тельферного. Микровыключатель расположен на раме и посредством троса 9 отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

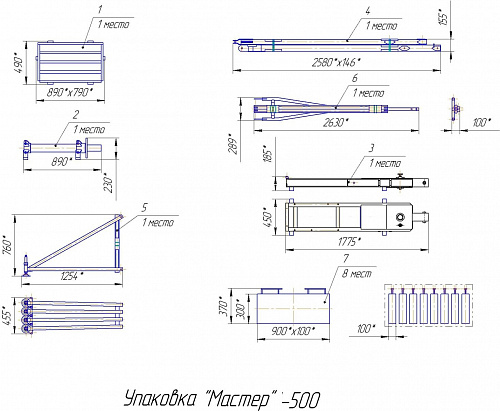

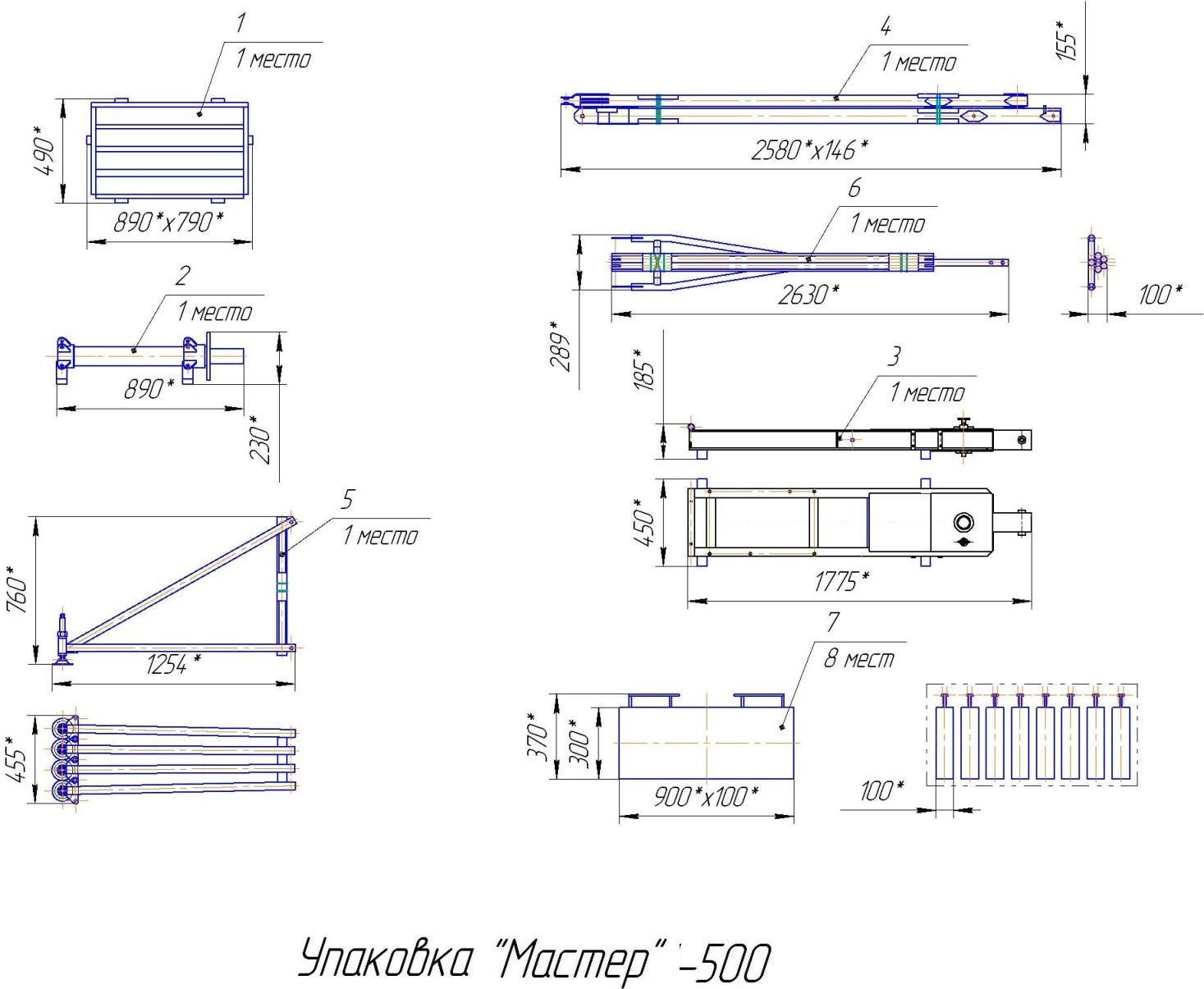

Кран поставляется в разобранном виде. В комплект поставки входят контгрузы.

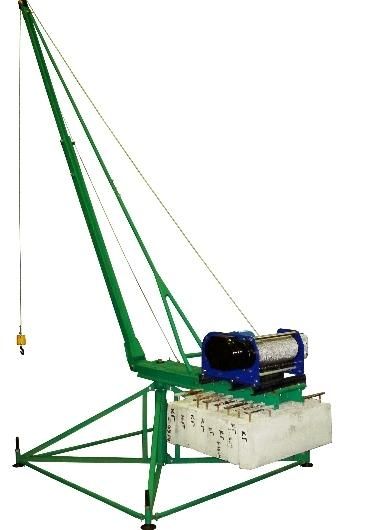

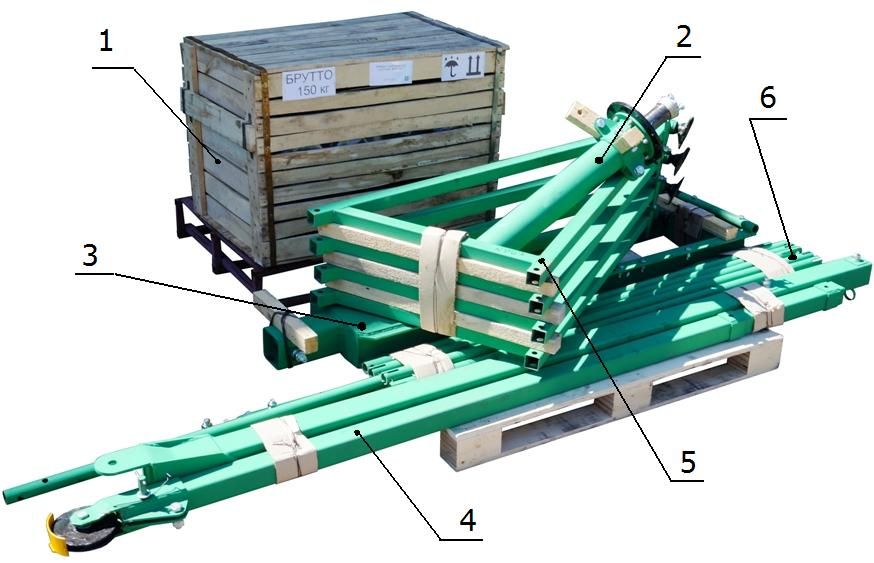

1 - Электрическая лебедка для подъема опускания груза (в ящике); 2 - Колонна; 3 - Поворотная рама; 4 - Стрела (верхняя часть, нижняя часть); 5 - ноги с опорными домкратами; 6 - стяжки. В комплекте поставки также имеются железобетонные контргрузы в количестве 8 штук
| Характеристика | Значение |
| Грузоподъемность, кг, не более | 500 |
| Высота подъема (глубина опускания крюка), м | 100 |
| Скорость подъема груза, м/мин | 22 |
| Диаметр каната, мм | 6,7 |
| Длина каната, м | 60/110* |
| Угол поворота поворотной части, град | 360 |
|
Способ управления: подъем/ опускание груза - поворот крана - |
электрический ручной |
| Режим работы механизма по ГОСТ 25835 | 3М |
| Климатическое исполнение по ГОСТ 15150 | У2 |
| Режим работы электрооборудования | S3 (ПВ 40%) |
| Тип электродвигателя лебедки (ГОСТ 28330) | АИРС100S4ЕУ1 |
| Мощность электродвигателя лебедки, кВт | 3,0 |
| Питание от сети, В/Гц | 380/50 |
| Исполнение и степень защиты | IP54 |
| Масса контргрузов, кг | 560 |
| Масса крана без контргрузов, кг | 380 |
