Лебёдка электрическая ЛМ-0,5 (с тяговым усилием 500кгс) предназначена для производства подъёмно-транспортных операций при строительных, монтажных и других работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств. Для подъёма людей не предназначена. Окружающая среда – невзрывоопасная.

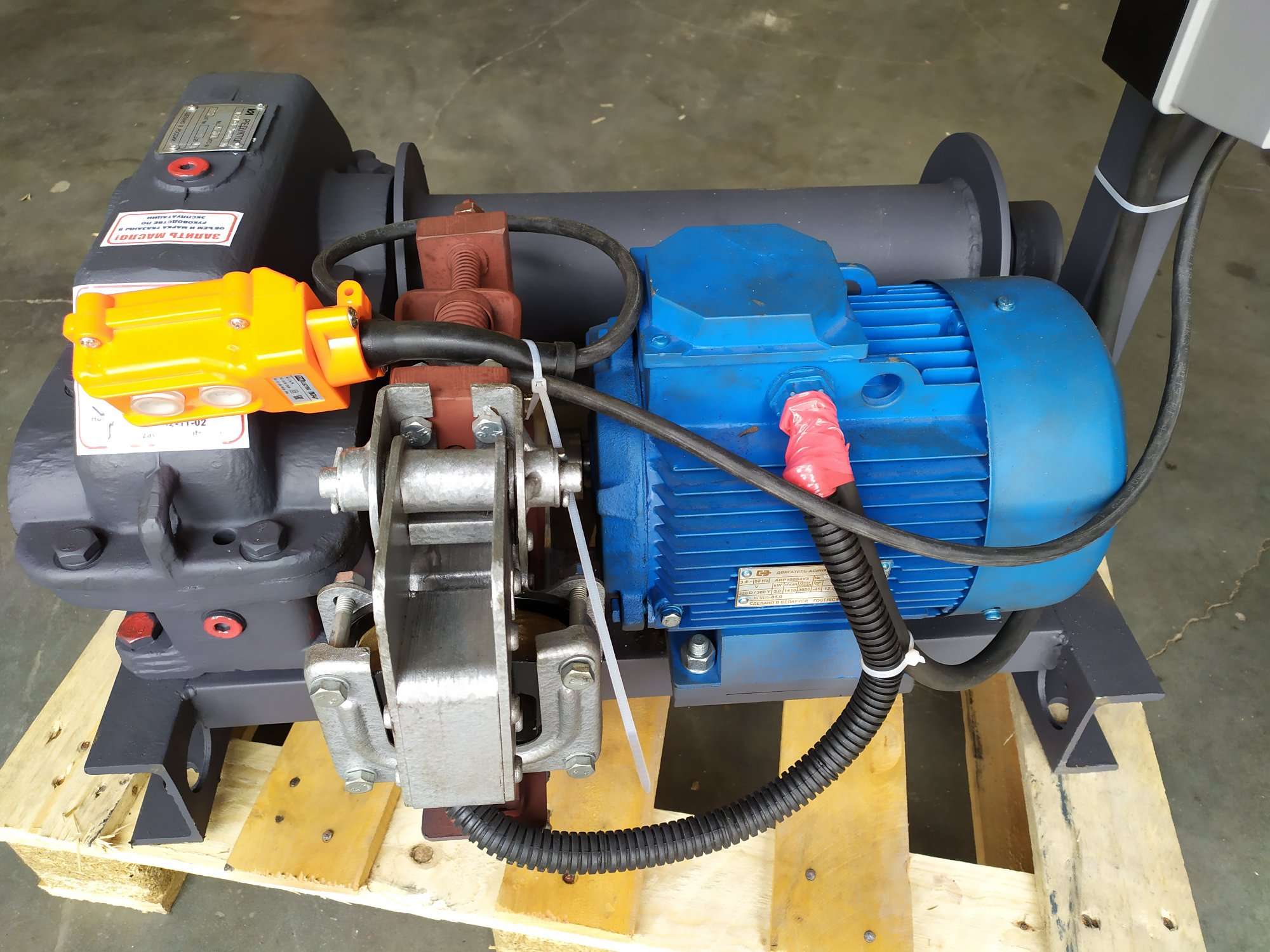

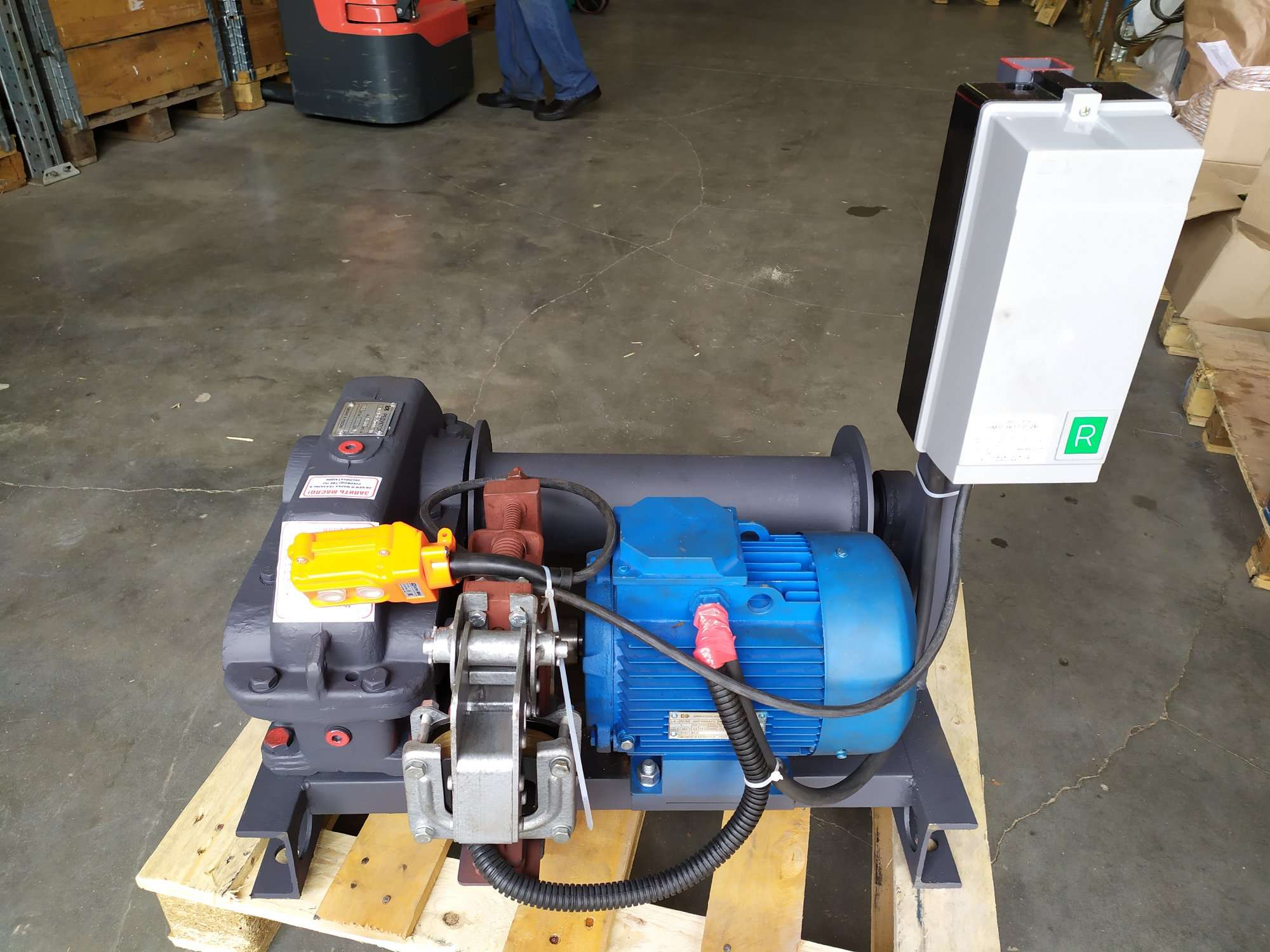

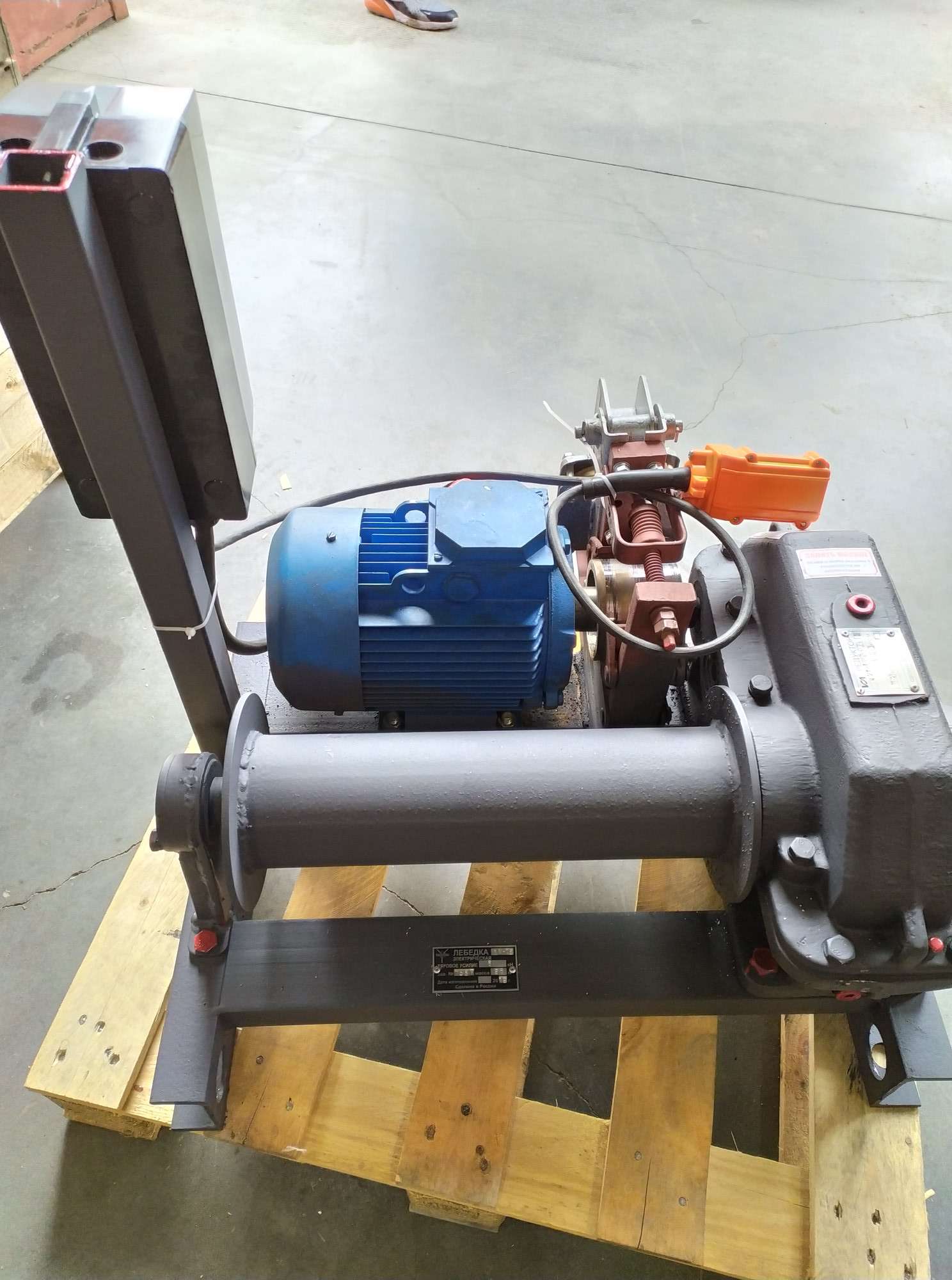

Лебедка состоит из жесткой сварной рамы, барабана, редуктора, электродвигателя, муфты с тормозным шкивом, тормоза и шкафа с электроаппаратурой (комплектуется выносным пультом). Узел барабана представляет собой гладкий стальной барабан с ребордами для многочисленной навивки каната.
Ось барабана опирается на две опоры с шариковыми сферическими подшипниками. Редуктор лебедки - специальный трехступенчатый с выходным концом, имеющим специальное "гнездо" для опоры барабана. Вращение от электродвигателя передается на барабан через муфту и редуктор. Одна из полумуфт выполнена в виде тормозного шкива. Лебедка монтируется на специально устроенной площадке в соответствии с монтажными чертежами проекта фундаментными болтами.
Технические характеристики:
Лебедка состоит из жесткой сварной рамы, барабана, редуктора, электродвигателя, муфты с тормозным шкивом, тормоза и шкафа с электроаппаратурой (комплектуется выносным пультом). Узел барабана представляет собой гладкий стальной барабан с ребордами для многочисленной навивки каната.
Ось барабана опирается на две опоры с шариковыми сферическими подшипниками. Редуктор лебедки - специальный трехступенчатый с выходным концом, имеющим специальное "гнездо" для опоры барабана. Вращение от электродвигателя передается на барабан через муфту и редуктор. Одна из полумуфт выполнена в виде тормозного шкива. Лебедка монтируется на специально устроенной площадке в соответствии с монтажными чертежами проекта фундаментными болтами.
Технические характеристики:
- Тяговое усилие в канате, кН (тс)-5,0 (0,5)
- Расчетная скорость навивки на первом слое - 10,2 м/мин
- Редуктор- Ц2У-125-40-11
- Диаметр барабана, мм 114-127
- Расчетная канатоемкость - 130м
- Диаметр каната - 6,9 мм
- Тормоз- ТКТ-100
- Двигатель АИР1; 2,2 кВт; 1500 об/мин.
- Габаритные размеры, не более (ДхШхВ) -615х500х500 мм
- Масса без каната - 95 кг.
