Барабан сварной конструкции с одной стороны соединен с редуктором, с другой стороны через шарикоподшипник опирается на выносную опору. Крутящий момент на барабан передается от электродвигателя через втулочно-пальцевую муфту и редуктор.
-
Редуктор зубчатый цилиндрический, двухступенчатый, горизонтальный общего назначения, предназначен для увеличения крутящего момента и уменьшения частоты вращения. Крепится к раме лебедки болтами.
-
Электродвигатель состоит из следующих основных частей: статора, ротора, переднего подшипникового узла, заднего подшипникового узла, вентилятора и коробки выводов.
-
Тормоз колодочный, ТКГ-160, постоянный замкнутный, состоит из следующих состовных частей: электрогидравлического толкателя, подставки, пружины с тягой, верхнего рычага, штока, рычагов, колодок, упорного болта.
-
Пусковая аппаратура включает в себя: пускатель магнитный и пост управления кнопочный смонтированные на общем кронштейне.
Эта лебедка рассчитана для работы в невзрывоопасной среде и в легком режиме работы.
Лебедка может поставляться с канатом, блоком и всем необходимым для работы
Технические характеристики ТЛ-14А:
- Тяговое усилие в канате, кН (тс) - 4,2 (0,42)
- Расчётная скорость навивки каната на первом слое, м/с - 0,72
- Диаметр барабана, мм - 299
- Канатоёмкость барабана, м - 150
- Диаметр каната, мм (марка по ГОСТ 2688-80) - 6,9
- Длина каната, м (под заказ)
- Редуктор - 1Ц2У-160-31,5-21, передат. число 30,72
- Тормоз - ТКГ-160
- Тормозной момент, кНм (кгс м) - 0,098 (1000)
- Электродвигатель - АИР100L4 У3, 4 кВт, 1410 об/мин
- Режим работы - Легкий
- Рабочее положение - крепление на горизонтальной площадке
- ГОСТ - ТУ-22-5675-84
- Исполнение по ГОСТ 15150-69 - У2
- Габаритные размеры, не более мм - 920х620х800
- Масса без каната- - 235кг

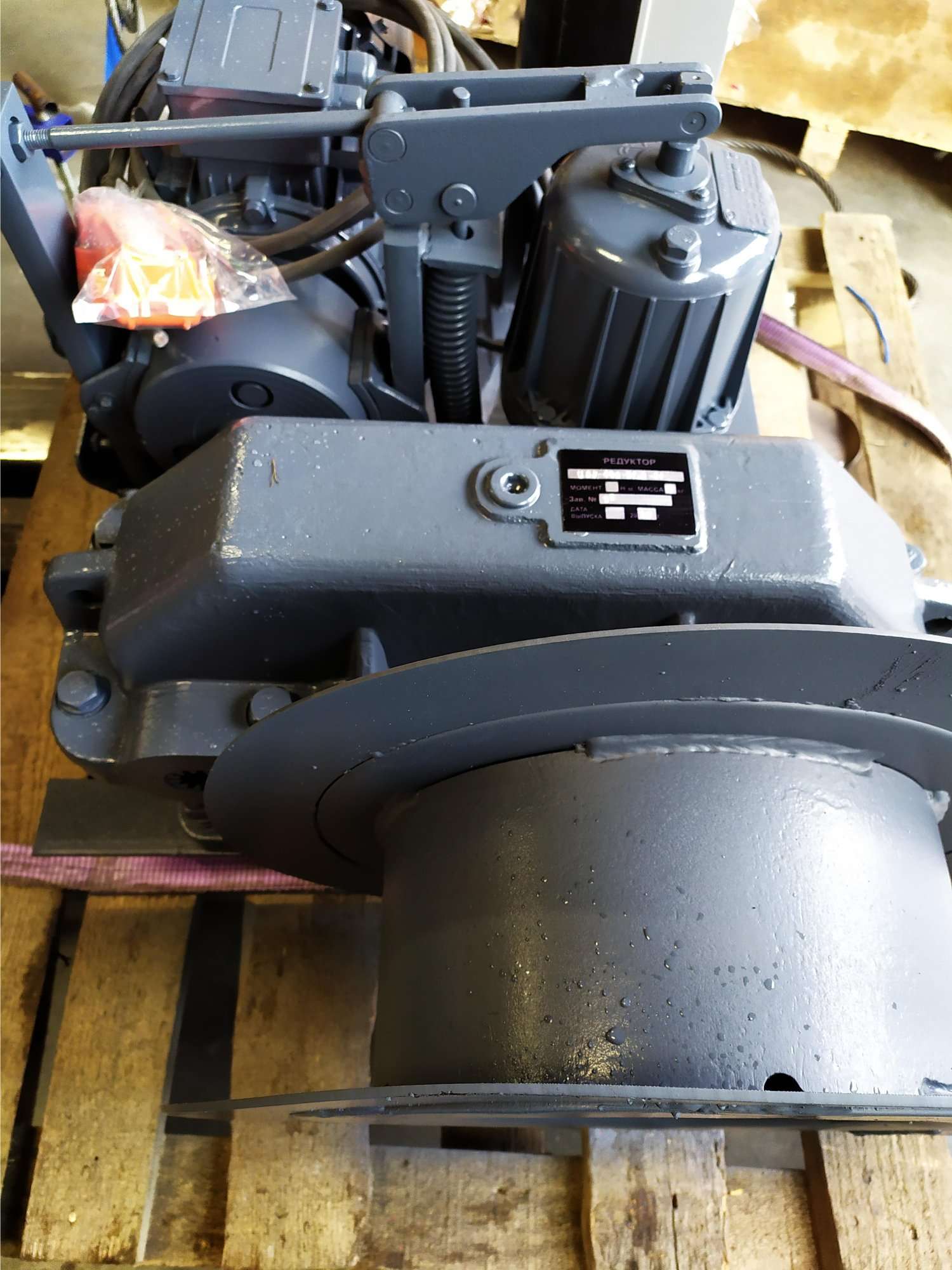

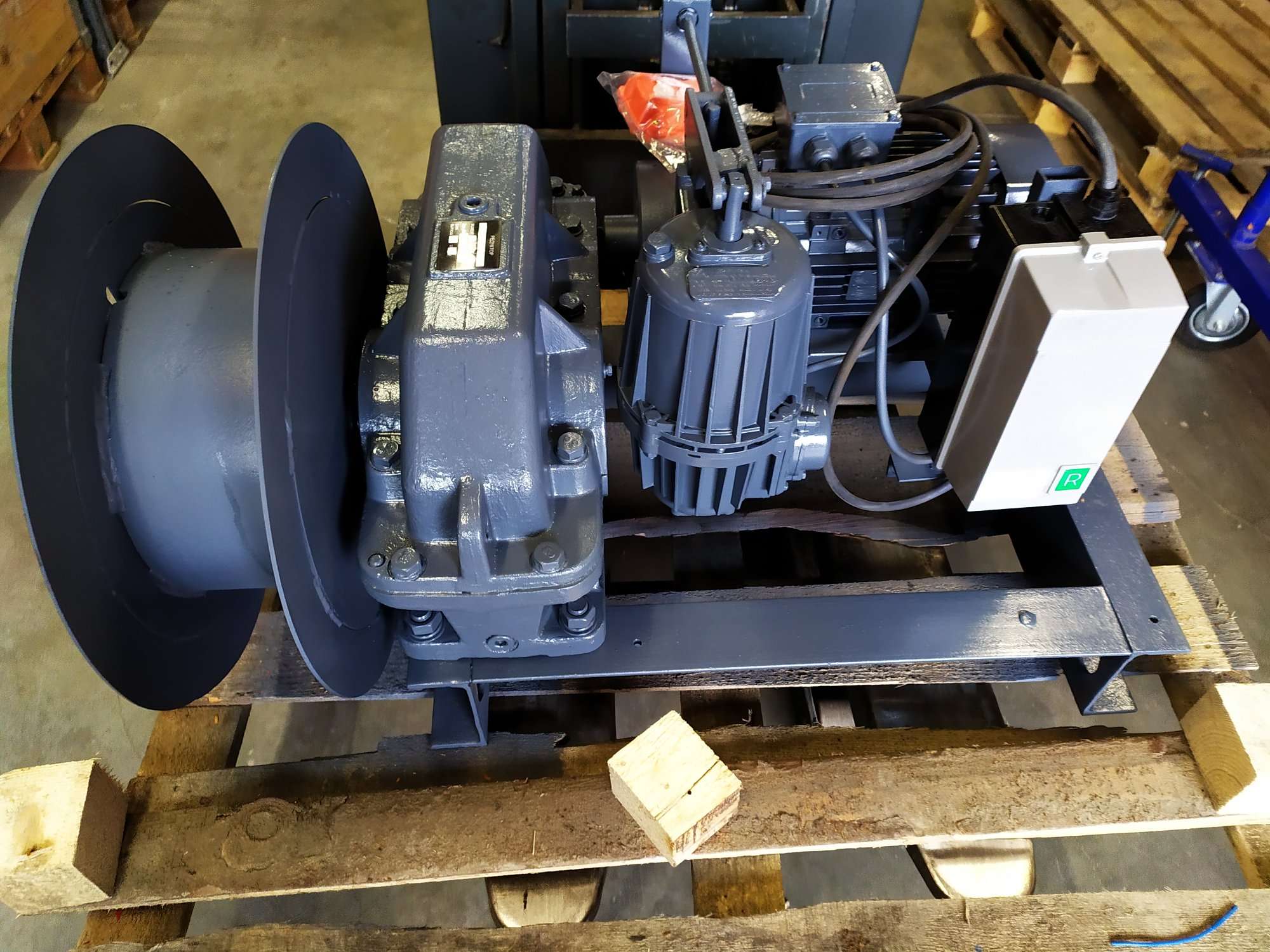

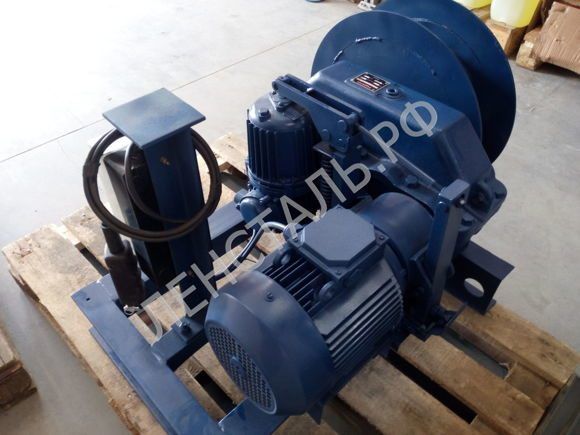

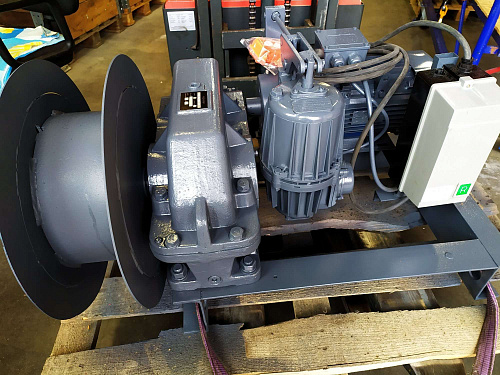

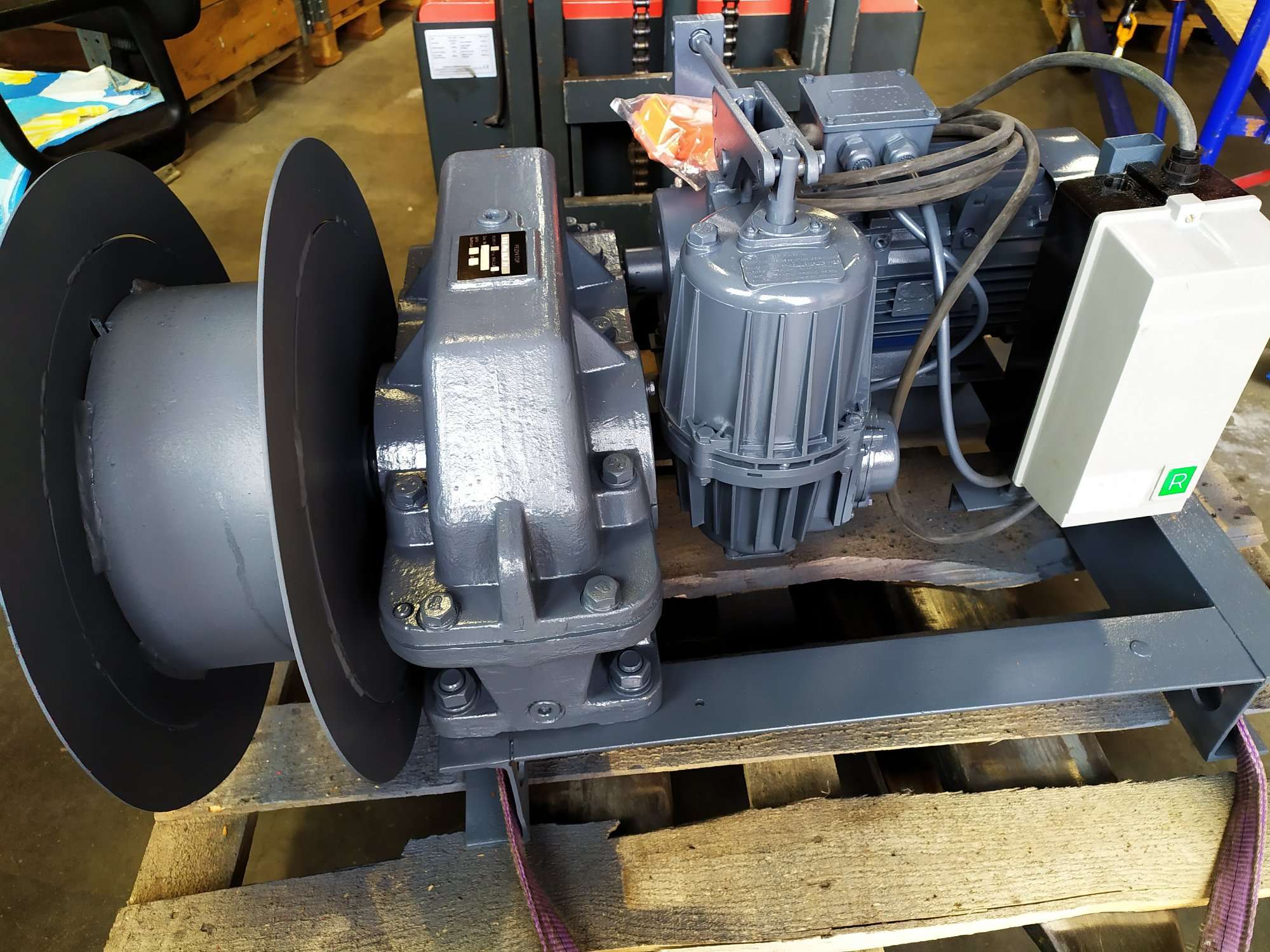

Лебедка состоит из следующих основных сборочных единиц: барабана, редуктора, муфты с тормозным шкивом, электродвигателя, тормоза, выносной опоры и установки пусковой аппаратуры, смонтированных на общей раме сварной конструкции.
Рабочим органом лебедки является барабан, служащий для намотки каната.
