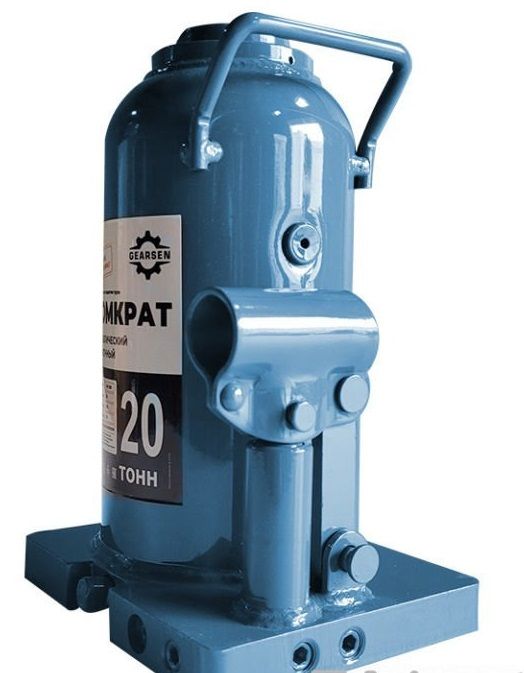

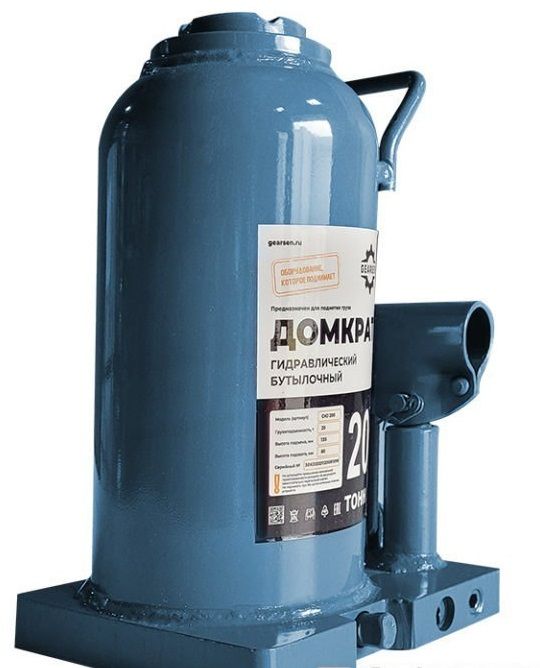

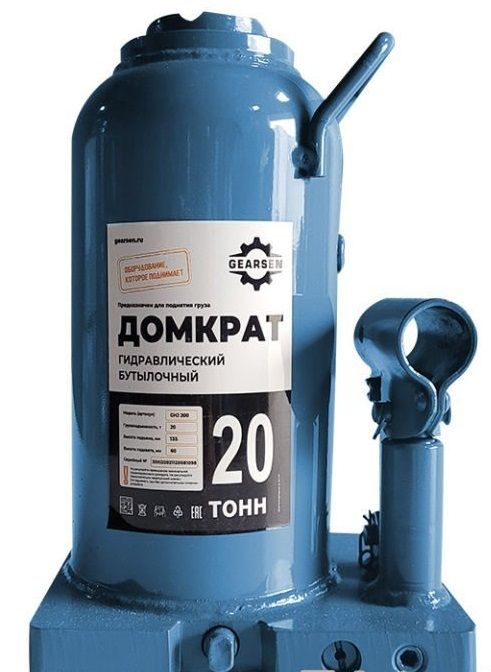

Домкрат гидравлический бутылочный ДГ 20,0тн

Принцип работы

Классический домкрат имеет простое устройство: встроенный в прочный корпус резервуар, наполненный специальной несжимаемой жидкостью. Она управляется с помощью насоса, создающего необходимое давление. Такая конструкция обеспечивает главное преимущество оборудования: мягкий, плавный ход и способность точной фиксации груза на заданной высоте. Помимо всего гидравлика дает значительное увеличение прикладываемых усилий, что позволяет без особого труда поднимать дажекрупнотоннажные грузы.

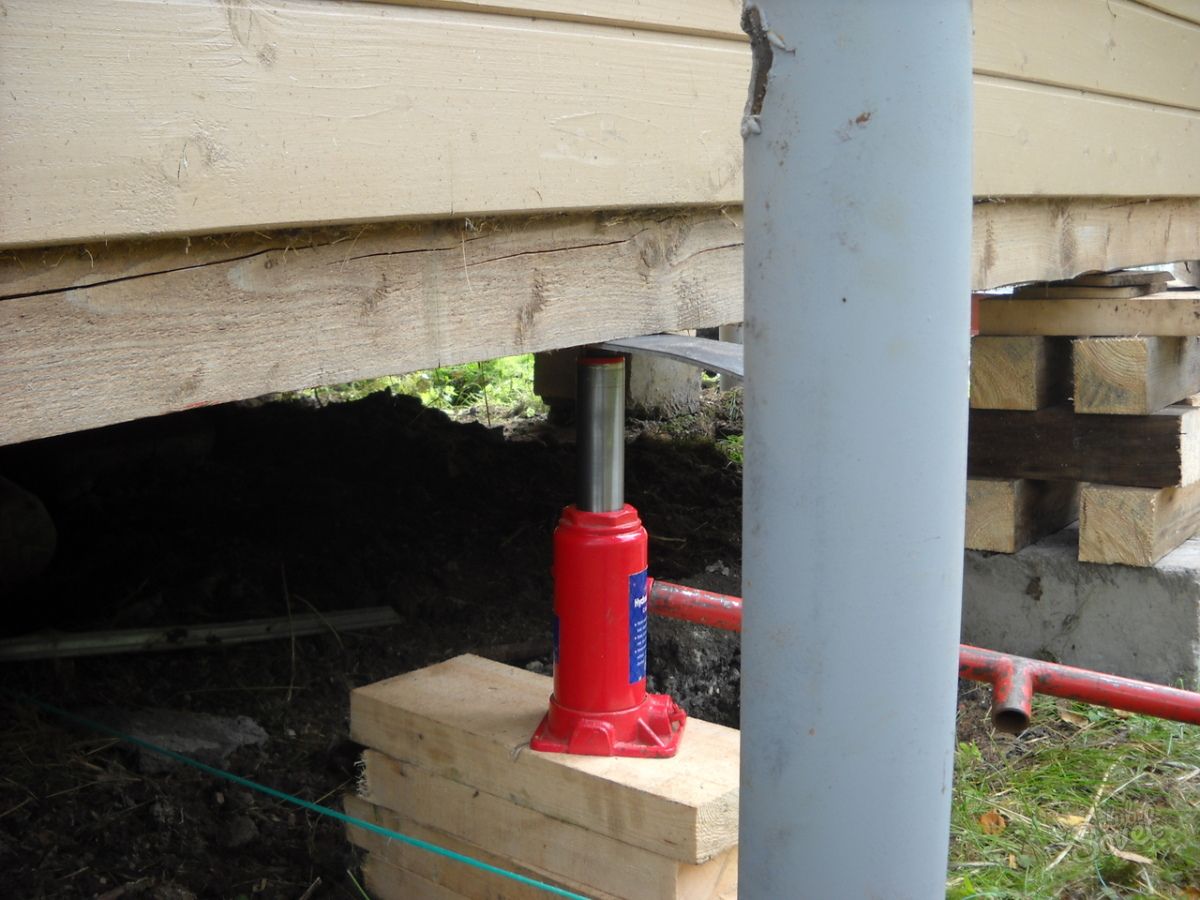

Устройство размещается непосредственно под грузом. Устройства до 20 тонн дополнительно оснащаются выдвижным штоком для регулирования высоты подхвата.

Подъем груза

1. Выполнить плотное закрытие выпускного клапана, для чего вставить ручку в его гнездо (узким концом) и повернуть вправо.

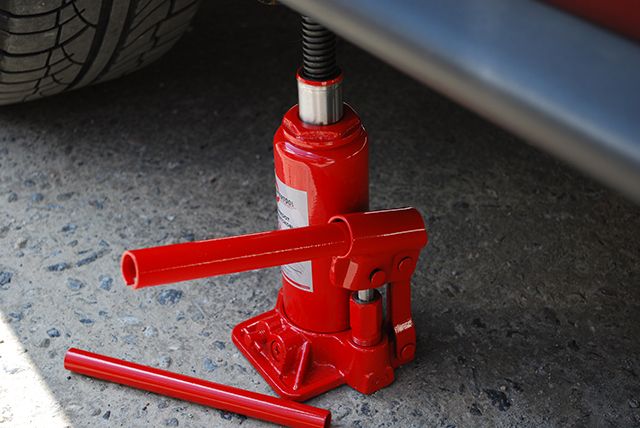

2. Установить оборудование в месте для правильного подъема автомобиля (указано в руководстве по эксплуатации ТС).
3. При необходимости вывернуть удлинительный винт до соприкосновения с грузом.
4. Вставить ручку в предусмотренный разъем на устройстве и качать до подъема груза на требуемую высоту.

Опускание груза

1. Извлечь ручку из разъема и закрепить её узким концом в гнезде клапана.
2. Открыть его путем поворота ручки влево. Не выполнять более одного оборота.
3. Дождаться полного опускания устройства и убрать его.
4. Отпустить выдвинутый винт, вращая его по ходу часовой стрелки. Извлечь подъемное устройство.

Схема устройства

1. Выпускной клапан 2. Платформа 3. Силовой поршень 4. Корпус 5. Цилиндр силового поршня 6. Масляная емкость 7. Опорная площадка 8. Корпус нагнетающего цилиндра 9. Нагнетающий поршень 10. Предохранительный клапан

Для поддержания эффективности работы в первоначальном виде, механизм следует периодически смазывать на участках подвижных частей и в месте расположения удлинительных винтов.

Правила эксплуатации

• При простое (неиспользовании) оборудования следите, чтобы насос, выдвижной винт и поршень находились в опущенном состоянии;
• Не допускайте контакта устройства с водой: это провоцирует коррозию;
• Ежегодно меняйте гидравлическую жидкость, используя веретенное масло хорошегокачества. При замене устанавливайте инструмент вертикально, а поршень и насос – в крайнее нижнее положение. Далее выньте пробку резервуара, заполните его до нижних краев маслозаправочного отверстия, стравите воздух из системы и закройте.

Наши предложения

В «Ленстали» вы можете приобрести бутылочные домкраты с грузоподъемностью 2, 5, 10 и более тонн. Купить оборудование рекомендуется с некоторым запасом грузоподъемности. Так, например, если планируется работа с грузом 40 тонн, необходимо устройство с г/п 50 тонн. Можно использовать несколько устройств одновременно.

Если выбор подъемного оборудования для вас затруднителен, обратитесь к нашим специалистам. Они помогут подобрать устройство нужного типа и проконсультируют по его эксплуатации.

Для заявок, уточнения наличия товаров и их цены, используйте почту или звоните 7(812) 244-15-34.
